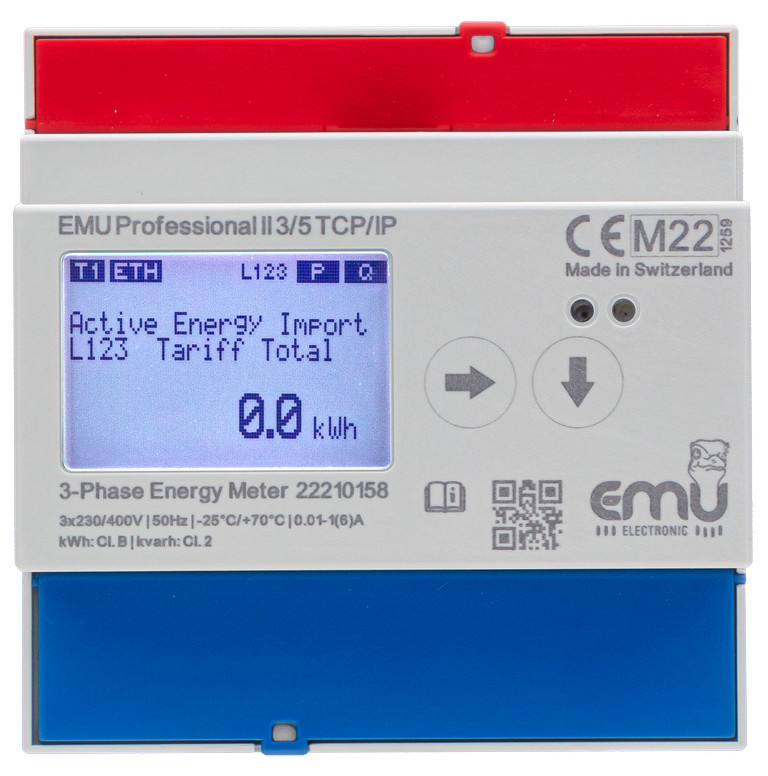

EMU Professional II 3/5 TCP/IP
Der EMU Professional II 3/5 TCP/IP ist ein multifunktionaler, nur 90 mm (5TE) schmaler Zweirichtungs-Stromzähler. Der Wandlerzähler verfügt mit seiner integrierten TCP/IP Schnittstelle über eine MID B+D Zulassung und kann für Energiemanagement nach ISO 50001 sowie Energiekosten-Abrechnungen verwendet werden.
Der 3-phasen Stromzähler EMU Professional II 3/5 TCP IP eignet sich dank der Ethernet Schnittstelle mit Modbus TCP für die Einbindung in die GLT und Smart Home Systeme wie Loxone.
Für die Integration in Loxone steht ein Treiber in der Loxone Library zur Verfügung.
TCP/IP Schnittstelle | Modbus TCP

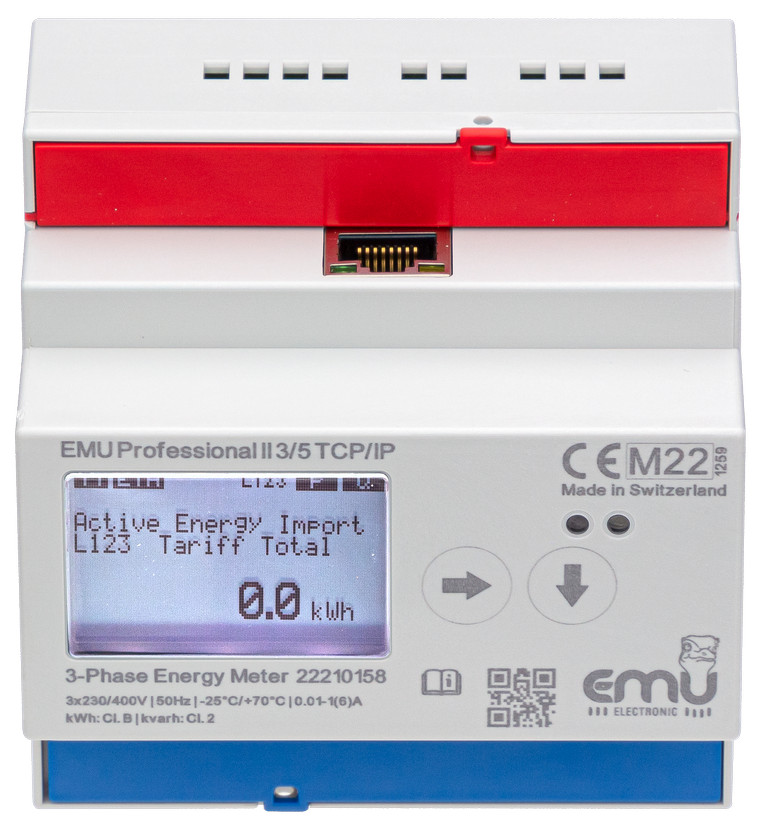

Die TCP/IP Schnittstelle ist im EMU Professional II 3/5 TCP/IP integriert. Auf dem Web-Server können die Netzwerk Parameter konfiguriert und die momentanten Messwerte analyisert werden. Der Anschluss ans LAN erfolgt über einen RJ45 Stecker.Der EMU Professional II Energiezähler unterstützt eine Modbus TCP Kommunikation.

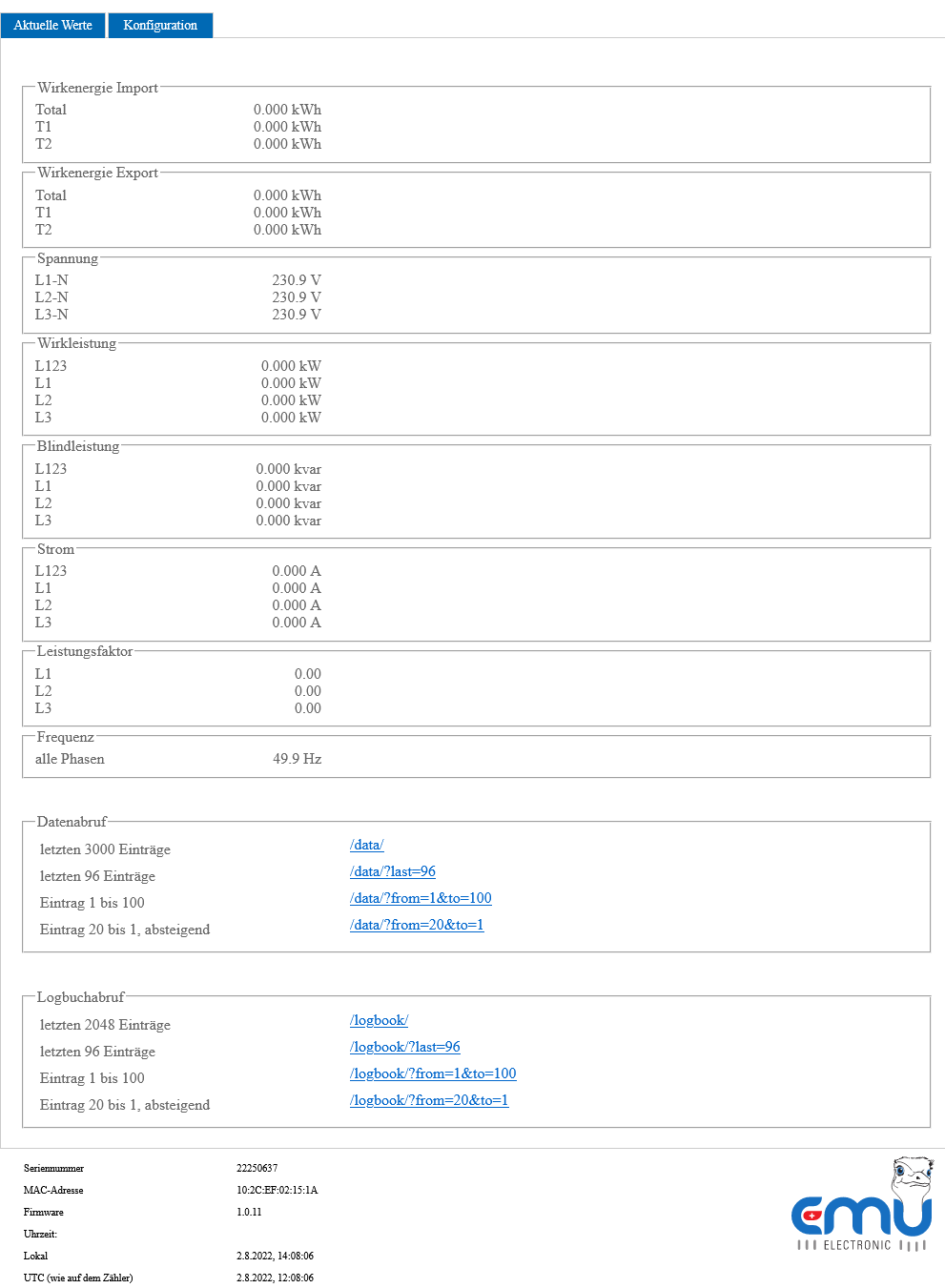

- Webseite mit aktuellen Messwerten
- Modbus TCP
- HTTP-Get API
- DHCP oder fixe IP
- Gepufferte Uhr (RTC)
- Firmware Update
Funktionen im Überblick
- Zugriffschutz über Passwort
- Fernauslesung via Modbus TCP
- HTTP-GET API
- Betriebsspannung: 3x230/400V
- Wandleranschluss /5 und /1A
- Stromwandlerverhältnis mehrmals konfigurierbar
- Genauigkeitsklasse B (1%)
- MID B+D, ab Werk für Verrechnungszwecke
Abrufbare Messwerte am TCP/IP Stromzähler
- Wirkleistung (kw)
- Blindleistung (kvar)
- Scheinleistung (kVA)
- Strom (A)
- Wirkenergie Bezug (kWh) und Lieferung (kWh)
- Blindenergie Bezug (kvarh) und Lieferung (kvarh)
- Frequenz (Hz)
- Anzahl Spannungsausfälle
- Stromwandler Konfiguration
LCD-Display
Das LCD Grafik Display (38x28 mm) erleichtert durch eine LED-Hintergrundbeleuchtung das Einstellen und Ablesen von Parametern. Dabei wird eine sehr gute Sichtbarkeit der Ziffern gewährleistet.
Konfiguration
Die Konfiguration erfolgt am EMU Professional II via berührungsempfindlicher Tasten.
- Impulsrate- und zeit

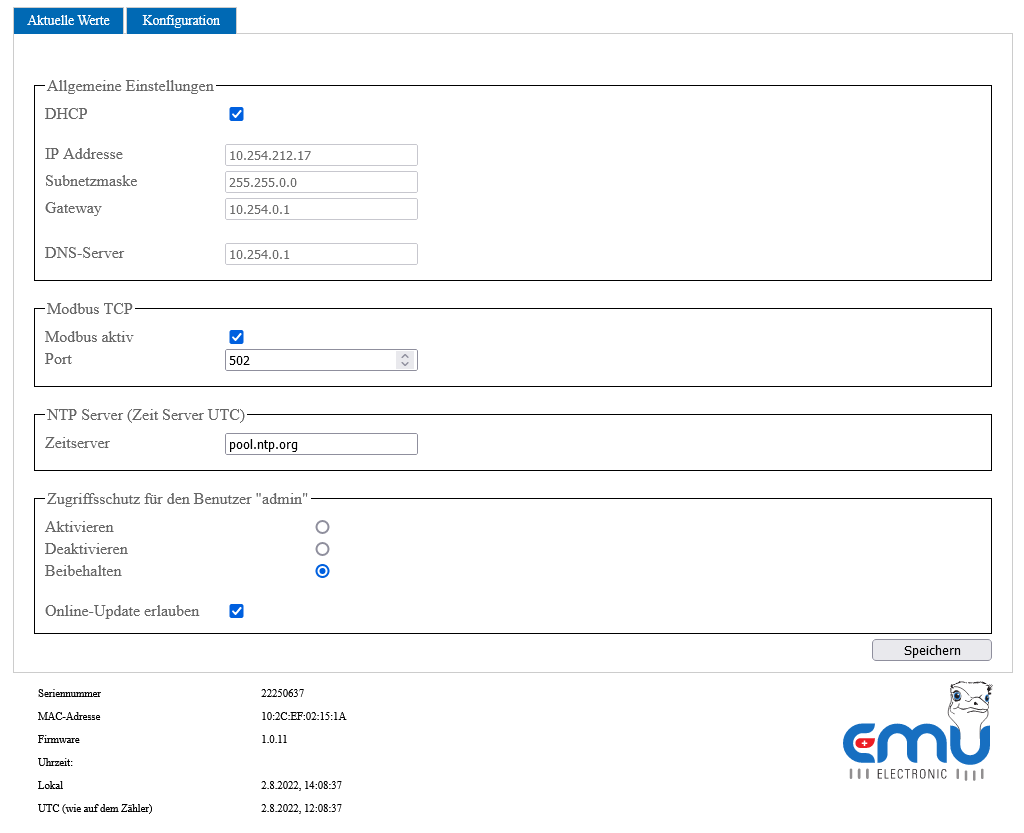

- Konfiguration des Netzwerkes (IP Adresse, Subnet, Gateway)
S0-Impulsausgang
Der EMU Professional II verfügt über einen konfigurierbaren S0 Impulsausgang
- Wirkenergie Bezug oder Wirkenergie Lieferung
- Blindenergie Bezug oder Blindenergie Lieferung
Stromwandlerverhältnis
Das Stromwandlerverhältnis ist beim EMU Professional II 3/5 TCP/IP mehrmalig konfigurierbar. Änderungen werden im Logbuch protokolliert.
- Stromwandler /5 A 5/5 A bis 20’000/5 A in 5 A-Schritten
- Stromwandler /1 A 1/1 A bis 4’000/1 A in 1 A-Schritten
Konfiguration ab Werk
- Bezug der Netzwerkkonfiguration über DHCP
- Direktanschluss: 10 Impulse/ 120 ms
Downloads:
Interface: | TCP/IP, http-get API, Modbus TCP |
---|---|
Zulassung: | MID B+D |
wandler: | 3ph. Wandler/ 5 und /1A |
