M-Center
M-Bus Datenlogger bei EMU kaufen: Integration in Gebäudeleitsystem neu gedacht
Zur effizienten Energiemanagment gehören smarte Datenlogger. Denn jedes Unternehmen u braucht einen möglichst genauen Überblick über die anfallenden Energieverbräuche. Die M-Bus Datenlogger mit Gatewayfunktion, die EMU Electronic bereits vor vor über 15 Jahren entwickelt hat, legen den Stromverbrauch jedes Standortes Ihrer Firma sowie des Eigen- oder Ferienheims offen. Wo können Energiekosten optimiert und bestenfalls gesenkt werden? Das M‑Center ist eine industrielle Datenintegrations‑ und Energiemanagementplattform zur digitalen Transformation von Produktionsstandorten, Infrastrukturen und Gebäuden. Dieses Whitepaper beschreibt Architektur, Integrationsstrategien, Kommunikationskonzepte sowie konkrete industrielle Anwendungsfälle.
Das Wichtigste zu M-Bus Datenlogger und Gateay in Kürze
-
Schnelle Inbetriebnahme — Automatischer Meter-Scan und einfache Konfiguration über Web-Interface. Kein aufwändiges manuelles Adressieren nötig.
-
Hohe Kapazität — Ab Werk für 20 M-Bus-Teilnehmer lizenziert, jederzeit erweiterbar auf 60, 120 oder 250 Geräte. Eine Hardware die mit dem Gebäude lebt.
-
Fernauslesung und Cloud-Ready — Datenübertragung per Ethernet, optionalem LTE-Modem oder FTP. Direkte Anbindung an die Joulio-Web Energie-Management-Software für übersichtliche Visualisierung, Reports und ISO 50001-konforme Auswertung.
-
Vielseitiges Gateway — Neben M-Bus unterstützt der M-Center Modbus RTU, Modbus TCP, RS485 sowie optionale Protokolle wie BACnet IP, OPC UA und MQTT – perfekt für IoT, Building Management Systeme (BMS) und Industrie 4.0.
In der Industrie, im Gewerbe und in großen Wohnanlagen stehen Betreiber vor der Herausforderung, Verbrauchsdaten von Wärme-, Wasser-, Gas- und Stromzählern effizient, fehlerfrei und automatisiert zu erfassen. Manuelle Ablesungen sind zeitaufwendig, teuer und fehleranfällig. Gleichzeitig steigen die Anforderungen an ISO 50001-konformes Energiemanagement, transparente Verbrauchsabrechnungen und die Integration in bestehende Building-Management-Systeme (BMS) oder IoT-Plattformen.
Viele Unternehmen kämpfen mit heterogenen Zählerlandschaften, begrenzter Skalierbarkeit klassischer Systeme und fehlender Fernauslesung. Der EMU M-Center löst diese Probleme als hochperformanter M-Bus Datenlogger und Multi-Protokoll-Gateway. Mit integriertem starkem M-Bus-Level-Converter liest er bis zu 250 M-Bus-Geräte vollautomatisch aus und macht den Energieverbrauch glasklar transparent – ohne teure Dienstleister und mit minimalem Installationsaufwand.
Fernauslesung eines Stromzählers mittels M-Bus-Schnittstelle
Diese Ausleseschnittstelle punktet insbesondere mit der Einfachheit ihrer Verdrahtung – und macht sie entsprechend für die Datenerfassung von Wohngebäuden sowie dem Energiemanagement nach ISO 50001 in Unternehmen interessant. M-Bus-Schnittstellen gibt es in
- Stromzählern,
- Wasserzählern,
- Wärmezählern und
- Gaszählern.
M-Bus Stromzähler mit M-Bus Datenlogger EMU M-Center
Das EMU M-Center ist als kompakte, leistungsstarke Zentraleinheit konzipiert. Er vereint in einem robusten DIN-Schienen-Gehäuse (Made in Switzerland) einen Hochleistungs-M-Bus-Master, Datenlogger, Web-Server und Multi-Protokoll-Gateway.
Kernkomponenten der Architektur:
- Integrierter M-Bus-Level-Converter mit bis zu 1600 mA Ausgangsstrom, 230V Versorgung: 450mA und 700mA Peak.
- 2 × RS485-Schnittstellen für Modbus RTU Geräte
- 2 × Ethernet-Ports (LAN + Service-Port)
- LTE-Modem für standortunabhängige Fernauslesung
- Grosser interner Speicher mit Backup-Funktion
- Flex I/O, S0-Eingänge
Über das benutzerfreundliche Web-Interface (HTML5) erfolgt die gesamte Konfiguration – inklusive automatischem Meter-Scan. Der M-Center speichert alle Messwerte zyklisch und stellt sie über verschiedene Protokolle bereit. So bildet er die ideale Brücke zwischen der Feldebene (M-Bus / Modbus) und der IT-/Cloud-Ebene.

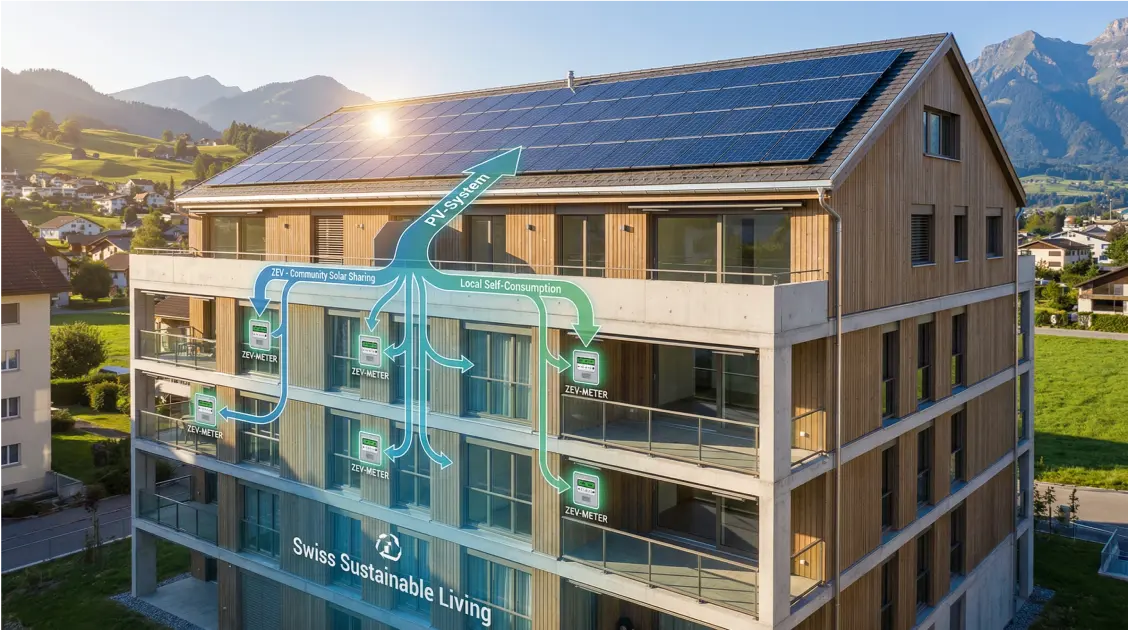

Das EMU M-Center eignet sich ideal für den Einsatz in Zusammenschlüssen zum Eigenverbrauch (ZEV). Es erfasst Energieflüsse zentral, liest Wohnungs- und Unterzähler automatisiert aus und stellt abrechnungsrelevante Messwerte strukturiert für nachgelagerte Systeme bereit.
Dank des integrierten OBIS-Code-Konzepts, der
flexiblen Zählerverwaltung sowie der standardisierten
Datenexports über MQTT und FTP lassen sich Verbrauchsdaten
einfach an Abrechnungs- und Energiedienstleister-
Plattformen übergeben. Individuelle
Zählerkennzeichnungen nach Wohnung, Nutzungseinheit
oder Kostenstelle sorgen für klare Zuordnung und
revisionssichere Auswertung.
Die webbasierte Konfiguration, automatische Zählersuche
sowie das zentrale Device-Management
ermöglichen eine schnelle Projektumsetzung – vom
Mehrfamilienhaus bis zur Arealversorgung.
M-Bus to BACnetIP
Das EMU M-Center wandelt M-Bus, RS485 und Modbus TCP-Daten nahtlos in BACnet IP um und macht Ihre Zählerdaten direkt in bestehenden Building-Management-Systemen verfügbar. Mit der optionalen BACnet-IP-Lizenz fungiert das Gerät als vollwertiges BACnet-Gateway (Device Profile B-ASC) inklusive BBMD-Funktionalität (BACnet Broadcast Management Device).
Alle relevanten Messwerte wie Verbrauch, Leistung, Temperaturen oder Zählerstände werden als BACnet-Objekte (Analog Input, Binary Input etc.) bereitgestellt. Dank automatischer Auslesung und zyklischer Aktualisierung profitieren Sie von:
- Direkter Integration in BMS
- Echtzeit-Überwachung und Visualisierung
- Erfüllung von Anforderungen an Gebäudeautomation nach VDI 3813 / DIN EN ISO 16484
Der M-Center ersetzt teure separate Konverter und reduziert die Systemkomplexität erheblich.
MQTT bei Datenlogger als Schlüsseltechnologie
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.
MQTT bei Datenloggern - Die Schlüsseltechnologie für Iot und Industrie 4.0
MQTT (Message Queuing Telemetry Transport) hat sich als leichtgewichtiges, zuverlässiges Publish/Subscribe-Protokoll zum Standard für das Internet of Things entwickelt. Der EMU M-Center nutzt MQTT als optionales Gateway und macht den M-Bus Datenlogger zukunftssicher und cloud-ready.
Mit der MQTT-Lizenz können Sie alle erfassten Messwerte in Echtzeit oder zyklisch an Broker wie Mosquitto, HiveMQ, Azure IoT oder AWS IoT senden. Vorteile:
- Sehr geringer Bandbreitenverbrauch – ideal für LTE- oder WAN-Verbindungen
- Bidirektionale Kommunikation (Command & Control)
- Hohe Skalierbarkeit für große Anlagen und verteilte Standorte
- Einfache Anbindung an moderne Energie-Management-Plattformen und Dashboards
Der M-Center kombiniert die Robustheit eines industriellen Datenloggers mit der Flexibilität moderner IoT-Technologie – perfekt für Predictive Maintenance, Energiemonitoring und digitale Zwillinge.
Multi-Protokoll Datenlogger
Multi-Protokoll Datenlogger EMU M-Center – Eine Schnittstelle für alle Systeme
Der EMU M-Center ist ein echter Multi-Protokoll Datenlogger. Er liest nicht nur M-Bus-Geräte aus, sondern unterstützt zusätzlich Modbus RTU/TCP und bietet optionale Gateways für BACnet IP, OPC UA und MQTT.
Diese Vielseitigkeit macht ihn zur idealen Zentrale in heterogenen Umgebungen:
- M-Bus für klassische Verbrauchszähler
- Modbus für Frequenzumrichter, Sensoren und Antriebe
- BACnet IP für die Gebäudeautomation
- MQTT und OPC UA für Industrie 4.0 und Cloud-Anbindungen
Ein Gerät – viele Protokolle. Das spart Hardware, reduziert Installations- und Wartungskosten und schafft eine einheitliche Datenbasis für Ihr gesamtes Energiemonitoring.
Systemlösung für Auslesung und Energie Management
Komplette Systemlösung für Auslesung und Energie-Management mit dem EMU M-Center
Das EMU M-Center bildet zusammen mit der webbasierten Joulio-Web Energie-Management-Software eine durchgängige Systemlösung für die automatische Auslesung und professionelle Auswertung von Verbrauchsdaten.
Vom automatischen Scan der bis zu 250 M-Bus-Zähler über die sichere Datenspeicherung bis hin zur übersichtlichen Visualisierung, Berichterstellung und ISO 50001-konformen Analyse – alles aus einer Hand. Die Daten können per Ethernet, LTE, FTP oder modernen Protokollen (BACnet, MQTT, OPC UA) übertragen werden.
Ihre Vorteile:
- Keine manuellen Ablesungen mehr
- Früherkennung von Einsparpotenzialen
- Transparente Nebenkostenabrechnung
- Erfüllung gesetzlicher und normativer Anforderungen
- Skalierbare Lösung von der kleinen Liegenschaft bis zum großen Industriekomplex
Made in Switzerland – hohe Qualität, Langlebigkeit und zuverlässiger Support.
Wichtige Begriffe bei modernen M-Bus Datenloggern
Erklärung
Der M-Bus ermöglicht die zentrale Auslesung verschiedener Zähler über eine gemeinsame 2 polige Leitung. Ein M-Bus Master speist den Bus mit bis zu 42V DC, er kann 250 Zähler adressieren. Die Zähler werden als Slaves bezeichnet.
Praxisbeispiel
EMU Metering nutzt das M-Center als M‑Bus Master um angeschlossenen EMU Stromzähler, aber auch andere Wärme‑ oder Wasserzählern auszulesen. M-Bus Telegramme sind selbstbeschreibend, dass ermöglich die interoperable Auslesung aller M-Bus Slaves.
Verwandte Begriffe
Energiezähler, Messwertübertragung, Energiemanagement, Kommunikation, Automatisierung
Erklärung
Das Protokoll basiert auf einem Publish‑Subscribe‑Modell und wird häufig im Internet‑of‑Things eingesetzt, Vorteil ist die hohe Geschwindigkeit mit geringem Overhead
Praxisbeispiel
Messgeräte können
Energieverbrauchsdaten über MQTT an eine Cloudplattform senden.
Der Professional II TPC/IP kann via MQTT Brooker kommunizieren.
Auch der M-Bus Datenlogger M-Center funkioniert als MQTT Gateway.
Verwandte Begriffe
Energiezähler, Messwertübertragung, Energiemanagement, Kommunikation, Automatisierung
Erklärung
Es ermöglicht die zentrale Auslesung verschiedener Zähler und Sensoren über einIP-Netzwerk. Die Sensoren und Messgeräten stellen Daten in Read Holding Registern zur Abfrage bereit, der Zentrale Modbus Master fragt diese Werte ab, benötigt zuvor aber eine Information zur Registeranordnung der Daten.
Praxisbeispiel
Energiemessgeräte können ihre Daten über Modbus TCP direkt an ein Energiemanagementsystem senden. Der EMU Professional II TCP/IP Stromzähler unterstützt neben MQTT auch Modus TCP vollumfänglich und ist auch Multimaster fähig.
Verwandte Begriffe
Energiezähler, Messwertübertragung, Energiemanagement, Kommunikation, Automatisierung
Erklärung
Das Protokoll arbeitet meist über RS‑485 und ermöglicht die zentrale Auslesung verschiedener Zähler und Sensoren über eine gemeinsame 3 polige Leitung. Die Sensoren und Messgeräten stellen Daten in Read Holding Registern zur Abfrage bereit, der Zentrale Modbus Master fragt diese Werte ab, benötigt zuvor aber eine Information zur Registeranordnung der Daten.
Praxisbeispiel
Der EMU Professional II Modbus Drehstromzähler aktualisiert seine Messdaten etwa im Sekundentakt. Über ein spezielles Register sind sogar historische Werte verfügbar.
Verwandte Begriffe
Energiezähler, Messwertübertragung, Energiemanagement, Kommunikation, Automatisierung
Erklärung
OBIS‑Codes definieren eindeutig, welcher Messwert übertragen wird, beispielsweise Wirkenergie, Blindenergie oder aktuelle Leistung. Sie werden häufig bei der Datenübertragung über Schnittstellen verwendet.
Praxisbeispiel
Der OBIS‑Code
1‑0:1.8.0 steht typischerweise für die gesamte bezogene Wirkenergie.
Der M-Bus Datenlogger M-Center nutzt Obis Codes um Messwerte zu vereinheitlichen und z.B. via MQTT an Drittsysteme zu übertragen.
Verwandte Begriffe
Energiezähler, Messwertübertragung, Energiemanagement, Kommunikation, Automatisierung
