VCT32 Anschlussklemme

Anschlussklemmen von EMU Metering: Spannende Produkte für Sie

Klemmt's bei Ihnen? Normalerweise weist diese Redewendung darauf hin, dass Prozesse nicht rund laufen. Aber wenn Sie Anschlussklemmen für Ihre Stromzähler haben, sind Sie auf der richtigen Spur. Denn erst mit WAGO-, Hutschienen-, Schaltschrank- und Schraubklemmen funktionieren Energiezähler richtig gut. Mit ihrer Hilfe lassen sich Leitungen und Drähte sicher verbinden. Was dabei besonders praktisch ist? Ihre Anbringung ist nicht endgültig – das heißt, ein elektronisches System kann problemlos verändert, repariert oder erweitert werden.

Beim Messen elektrischer Leistungen sind sowohl Messstrom als auch Spannung pro Phase erforderlich. Meist herrscht in den Schaltschränken ein chronischer Platzmangel. Doch unsere VCT32-Serie an Anschlussklemmen wirkt dem entgegen – in jeder Variante ist eine Reihenklemme, eine Spannungsabgriffklemme und ein Stromwandler integriert. Welche Anschlussklemme ist die richtige für Sie? Klicken Sie sich gern durch unseren Online-Shop und holen Sie sich das passende Produkt.

Wozu brauchen Sie eine Klemme?

In der Elektrotechnik werden Drähte, Adern und Leitungen mithilfe einer ganzen Reihe von Klemmen verbunden. Dabei muss stets ein sicherer Kontakt gewährleistet sein. Federn oder Schrauben sowie ein leitfähiger Körper ermöglichen dies.

Welche Arten von Klemmen gibt es?

Je weiter die Technik voranschreitet, umso flexibler müssen auch die benötigten Bauteile sein. Im Laufe der Zeit wurden daher viele Varianten von Anschlussklemmen entwickelt.

• Einzelklemmen: als lose, isolierte, Schraub- oder schraubenlose Klemme verfügbar; Einsatz in Dosen nach VDE 0606-1
• Brückenklemmen: mehrere elektrisch miteinander verbundene Klemmen
• Reihenklemmen: flache Klemmen, die auf einer Trageschiene aneinandergereiht werden; die Tragschiene wird auch als Hutschiene bezeichnet; Reihenklemmen finden Sie auch in unseren Anschlussklemmen integriert
• Durchgangsklemme: ein- oder mehrpolige Unterart der Reihenklemmen; zur übersichtlichen Verdrahtung von Verteiler- und Schaltkästen
• Installationsklemme: weitere ein- bzw. mehrpolige Reihenklemmen-Variante; besitzt Sonderfunktionen für die Installation in Gebäuden, etwa durch N-Trennklemmen, Potenzialausgleichklemmen oder Verteilereinspeiseklemmen
• Trennklemmen: Spezialform von Reihenklemmen, die zum manuellen Trennen von Stromkreisen genutzt wird
• Busklemmen: weiterentwickelte Reihenklemmen mit Steuerelektronik
• PCB-/Printklemmen: werden unmittelbar auf Leiterplatten oder gedruckten Schaltungen angebracht; flexible Leitungen werden wahlweise verschraubt, geklemmt oder gesteckt; das Akronym PCB steht für "printed circuit board", dem englischen Wort für "Leiterplatte"
• Schraubklemmen: müssen mit einer definierten Mindestkraft angezogen werden, um größere Ströme sicher und dauerhaft übertragen zu können; die bekanntesten Arten der Schraubklemmen sind Dosenklemmen, Lüsterklemmen, Metallzungenklemmen und Fahrstuhlklemmen
• Federkraftklemmen: weitere Bezeichnungen sind Steckklemme, Käfigzugklemme, Käfigklemme, Federzugklemme oder WAGO-Klemme; sind inzwischen weit verbreitet, weil sie eine schnelle und sichere Verbindung von Leitungen, Drähten und Adern ermöglichen
• Schneidklemmen: geschlitztes Blechstück in einer aus Isoliermaterial bestehenden Halterung; besonders in der Telekommunikationstechnik zum Verbinden von Netzwerk- und Telefonkabeln verbreitet
• Diverse Sonderformen: Sicherungsklemmen, Erdungsklemmen (auch als PE-Klemmen bezeichnet), Schirmklemmen, Magnetklemmen und Induktionsklemmen

Was ist eine Reihenklemme?

Eine der Komponenten unserer VCT-Anschlussklemmen ist die Reihenklemme. Sie verdankt ihren Namen der Tatsache, dass sie auf einer Hutschiene beliebig nebeneinander aufgereiht werden kann. Der Name "Hutschiene" ist der Tatsache geschuldet, dass das Aussehen der Trageschiene an einen Hut erinnert.

Stellen Sie sich Reihenklemmen wie Bausteine vor: Für mehrstöckige Klemmen gibt es spezielle Aufsätze, Anschlüsse können mittels Löchern zu "Brücken" verbunden werden. Brückenklemmen und Mehrstockklemmen sind deshalb häufig anzutreffende Begriffe. In erster Linie kommen dreistöckige Klemmen zum Einsatz. Leitungen werden auf eine Klemme gelegt und Strom wird über die drei Etagen getrennt weitergeleitet.

Worauf müssen Sie bei der Anschlussklemme achten?

Natürlich haben Sie die Möglichkeit, auf gut Glück einen Satz Anschlussklemmen zu kaufen. Wenn diese allerdings nicht passen oder die Fixierungstechnik nicht zum vorhandenen Stromzähler oder -wandler passt, geht das auf Dauer ganz schön ins Geld. Stellen Sie sich deshalb Fragen wie:

• Wie groß ist die gesamte Klemme?
• Welche Maße haben Ein- und Ausgang der Klemme?
• Mit welcher Fixierungstechnik wird die Anschlussklemme angebracht?
• Aus welchem Material besteht das Gehäuse?
• Wie sicher ist die Verbindung?
• Welche Verbindungsmöglichkeiten gibt es beispielsweise über Brücken?
• Können die Klemmen beschriftet werden?

Besonders die Größe der Anschlussklemme spielt eine entscheidende Rolle, weil mithilfe platzsparender Varianten Leitungen oder Einbaugeräte aus dem Bereich der Energiezähler gut im System untergebracht werden können. Achten Sie beim Kauf Ihrer Anschlussklemmen außerdem darauf, dass diese mit einem Prüfzeichen des VDE versehen sind und den Anforderungen des von Ihnen vorgesehenen Einsatzgebietes entsprechen.

Was ist ein Spannungsabgriff bzw. eine Spannungsabgriffklemme?

Ein gesicherter Spannungsabgriff dient dazu, einen Wechsel des Energiezählers oder Stromwandlers ohne das Abschalten des kompletten Systems zu ermöglichen. Denn beim Umgang mit allen Komponenten ist Vorsicht geboten. Schließlich fließt an jeder Stelle Strom und Wandler sowie Zähler dürfen ausschließlich an spannungslosen Leitungen installiert werden. Mithilfe eines Spannungsabgriffes bzw. einer entsprechenden Spannungsabgriffklemme wird der Sekundärstromkreislauf kurzgeschlossen. Ein regulärer Spannungsabgriff kann nach den Instandsetzungsarbeiten wieder abgelöst werden.

Die Anschlussklemmen der VCT32-Serie können an Ort und Stelle bleiben; bei einem Austausch des Messgerätes muss das System nicht unterbrochen werden.

Aller guten Komponenten einer Anschlussklemme sind drei: Was ist ein Stromwandler?

Neben der Reihenklemme und einer Spannungsabgriffklemme ist in die VCT32-Anschlussklemmen auch ein Stromwandler integriert. Ein Stromwandler, auch Transformator genannt, ist ein Gerät, mit dem Wechselstrom in verschiedenen Stärken reduziert oder verstärkt werden kann. Große, unhandliche Strompakete werden auf kleine, praktische und genormte Werte reduziert, mit denen digitale Zähler und Smart Meter die genauen Verbräuche errechnen.

Ein Stromwandler besteht meist aus einer Primär- sowie Sekundärwicklung und einem Kern bzw. Luftspalt. Der sekundäre Nennstrom beträgt in der Serie VCT32 1 Ampere.

Welche Vorteile bringen VCT32-Anschlussklemmen von EMU Metering?

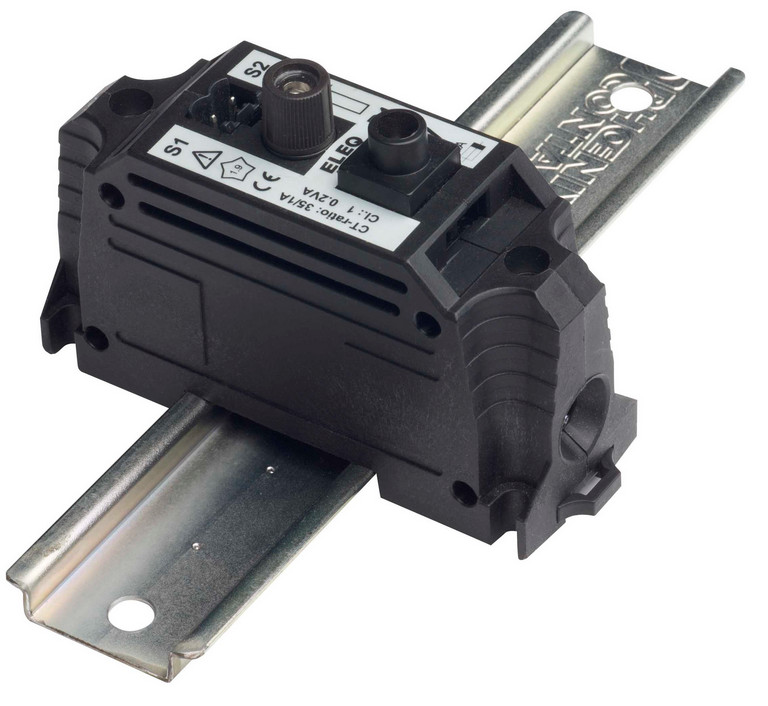

Wenn Sie sich für eine Anschlussklemme aus unserem Online-Shop entscheiden, können Sie sich freuen: Die Klemme hat einen Spannungsabgriff sowie einen Stromwandler integriert. Damit spart sie beim Einbau Platz. Und auch Kosten und Zeit für den Einbau einzelner Komponenten werden effektiv reduziert. Mit der Anschlussklemme VCT32 holen Sie sich ein Produkt mit kompaktem und hochwertigem Design. Diese Kompaktheit macht die Klemme besonders wartungsfreundlich und verringert Anschlussfehler auf ein Minimum. Das Übersetzungsverhältnis beträgt 35/1A oder 64/1A. Beim ersten Verhältnis steht die Anschlussklemme in der Genauigkeitsklasse 1, das zweite erlaubt eine Einordnung in die Klasse 0,5.

Anschlussklemmen, Stromwandler, Energiezähler – Lassen Sie den Strom fließen!

Und haben Sie dabei jederzeit die Verbräuche genau im Blick. Mit den Anschlussklemmen sowie den anderen spannungsgeladenen Produkten aus dem Online-Shop von EMU Metering heben Sie Ihr Energiemanagement auf eine neue Stufe. Lassen Sie sich bei Fragen, Anmerkungen und Wünschen gerne von unserem Team beraten. Wir freuen uns auf Sie!
