Energiezähler
ab Lager
%
EMU 1/40 M-Bus
Der Wechselstromzähler EMU 1/40 M-Bus ist ein 1 TE schmaler Energiezähler für Direktanschluss bis 40A mit integrierter M-Bus Schnittstelle und S0-Impulsausang. Der 1-phasen Zähler ist nach MID B+D zertifiziert und eignet sich für Energie Management nach ISO 50001 sowie zur Energiekostenabrechnung.
S0 Impulsausgang
Der Wechselstromzähler EMU 1/40 verfügt über eine integrierte M-Bus Schnittstelle (nach EN 13757-2, -3) und einen S0 Impulsausgang für Wirkenergie.
Funktionen im Überblick
1-phasen Stromzähler
integrierte M-Bus Schnittstelle
S0 Impulsausgang
Genauigkeitsklasse B (1%)
MID B+D Zulassung für Energiekostenabrechnung
Geeignet für Energie Management nach ISO 50001
Abrufbare Messwerte am Energiezähler
Wirkenergie Bezug (kWh)
Wirkleistung (kw)
Strom (A)
Spannung
Frequenz
CosPhi
Einstellbare Impulsrate und -zeit:
Impulslänge: 100 ms
Impulsrate: 1000 kWh
ab Lager

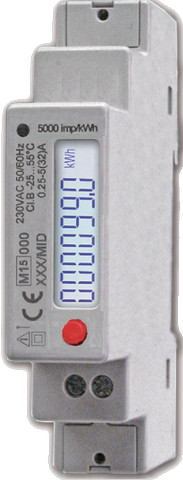

EMU 1/40
Der multifunktionaler 1TE schmale 1-phasen Energiezähler EMU 1/40 für Direktanschluss bis 40A mit S0-Impulsausang ist nach Mid Modul B+D geprüft und zugelassen. Der Wechselstromzähler eignet sich für Energie Management nach ISO 50001 sowie zur Energiekostenabrechnung.
S0 Impulsausgang
Der Wechselstromzähler EMU 1/40 verfügt über einen S0 Impulsausgang für Wirkenergie.
Funktionen im Überblick
1-phasen Stromzähler
S0 Impulsausgang
MID B+D Zulassung für Energiekostenabrechnung
Geeignet für Energie Management nach ISO 50001
Genauigkeitsklasse B (1%)
Abrufbare Messwerte am Energiezähler
Strom (A)
Wirkenergie Bezug (kWh)
Wirkleistung (kw)
Spannung
Frequenz
CosPhi
Einstellbare Impulsrate und -zeit:
Impulsrate: 1000 kWh
Impulslänge: 100 ms
ab Lager
EMU Professional II 3/100
Der EMU Professional II 3/100 ist ein multifunktionaler 5T breiter Drehstromzähler mit einer herausragenden Flexibilität und Genauigkeit. Der Energiezähler ist nach MID-Modul B + D geprüft und zugelassen.
S0 Impulsausgang
Der 3-phasen Drehstromzähler EMU Professional II 3/100 verfügt über einen konfigurierbaren S0 Impulsausgang für Wirk- oder Blindenergie.
Funktionen im Überblick
Zweirichtungs Drehstromzähler mit S0-Impulsausgang
3x230/400V
Direktanschluss bis 100 A
MID B+D, ab Werk für Verrechnungszwecke
Genauigkeitsklasse B (1%)
Abrufbare Messwerte am Energiezähler
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kvarh) und Lieferung (kvarh)
Wirkleistung (kw)
Blindleistung (kvar)
Scheinleistung (kVA)
Strom (A)
Frequenz (Hz)
Anzahl Spannungsausfälle
LCD-Display
Das Ablesen und Einstellen von Parametern wird vereinfacht durch ein 38x28 mm großes grafisches LCD Display mit LED Hintergrundbeleuchtung. Dies ermöglicht eine hervorragende Sichtbarkeit von Zahlen und Buchstaben.
Konfiguration
Über berühungsempfindliche Bedientasten wird die Impluslänge und -rate für eine optimale Auflösung konfiguriert. Der S0 Impulsausgang kann wahlweise für die Wirk- oder Blindenergie verwendetwerden. Die Konfiguration des Drehstromzählers erfolgt über die Bedientasten.
Einstellbare Impulsrate und -zeit:
Impulsrate je kWh / kvarH: 1,10,100, 1000 oder 10000
Impulslänge in Millisekunden: 2ms, 10ms, 30ms, 40ms, 120 ms
Drehstromzähler Konfiguration ab Werk
Direktanschluss: 1'000 Impulse/ 40 ms
S0 Impulsausgang für Wirkenergie / Blindenergie Bezug
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
Anschlussschema
Massbild
3D-Dateien
ab Lager

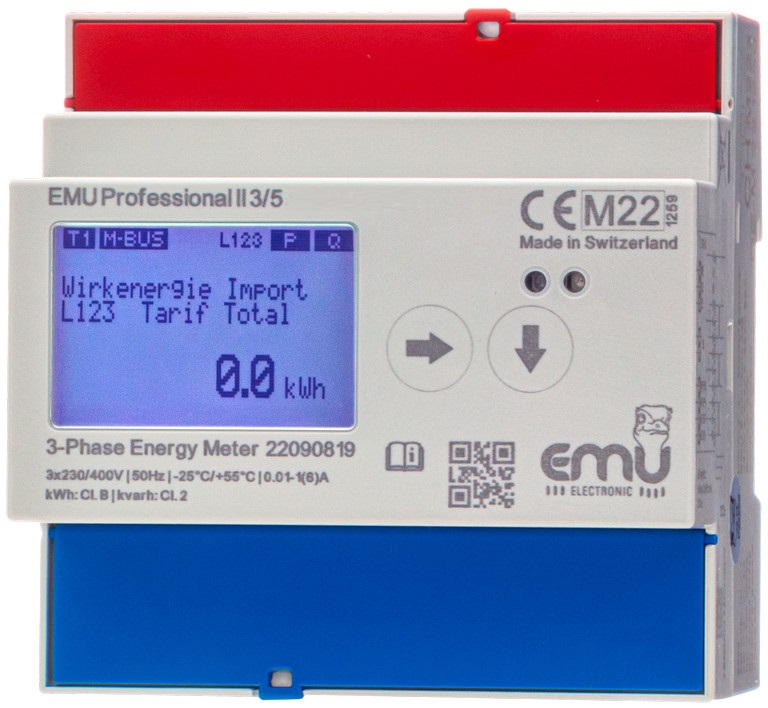

EMU Professional II 3/5
Der Stromzähler EMU Professional II 3/5 ist ein multifunktionaler 5T breiter Messwandlerzähler mit einer herausragenden Flexibilität und Genauigkeit. Der Energiezähler ist nach MID-Modul B + D geprüft und zugelassen.
S0 Impulsausgang
Der 3-phasige Energiezähler EMU Professional II 3/5 verfügt über einen konfigurierbaren S0 Impulsausgang für Wirk- oder Blindenergie.
Funktionen im Überblick
Zweirichtungs Drehstromzähler mit S0-Impulsausgang
3x230/400V
Stromwandler /5 und /1A
Stromwandlerverhältnis mehrmals konfigurierbar
MID B+D, ab Werk für Verrechnungszwecke
Genauigkeitsklasse B (1%)
Abrufbare Messwerte am Energiezähler
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kWh) und Lieferung (kWh)
Blindleistung (kvar)
Wirkleistung (kw)
Scheinleistung (kVA)
Strom (A)
Frequenz (Hz)
Anzahl Spannungsausfälle
LCD-Display
Das Ablesen und Einstellen von Parametern wird vereinfacht durch ein 38x28 mm große Grafik LCD-DIsplay mit LED Hintergrundbeleuchtung. Dies ermöglicht eine hervorragende Sichtbarkeit von Zahlen und Buchstaben.
Konfiguration
Über berühungsempfindliche Bedientasten wird die Impluslänge und -rate für eine optimale Auflösung konfiguriert. Der S0 Impulsausgang kann wahlweise für die Wirk- oder Blindenergie verwendet werden. Die Konfiguration des Drehstromzählers erfolgt über die Bedientasten.
Einstellbare Impulsrate und -zeit:
Impulsrate je kWh / kvarH: 1,10,100, 1000 oder 10000
Impulslänge in Millisekunden: 2ms, 10ms, 30ms, 40ms, 120 ms
Stromwandlerverhältnis
Das Stromwandlerverhältnis ist mehrmalig via Tasten konfigurierbar. Die Service-Taste ist plombierbar.
Stromwandler /5 A 5/5 A bis 20’000/5 A in 5 A-Schritten
Stromwandler /1 A 1/1 A bis 4’000/1 A in 1 A-Schritten
Konfiguration ab Werk
Wandleranschluss: 10 Impulse/ 120 ms
S0 Impulsausgang für Wirkenergie Bezug
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
Anschlussschema
Massbild
3D-Dateien
ab Lager

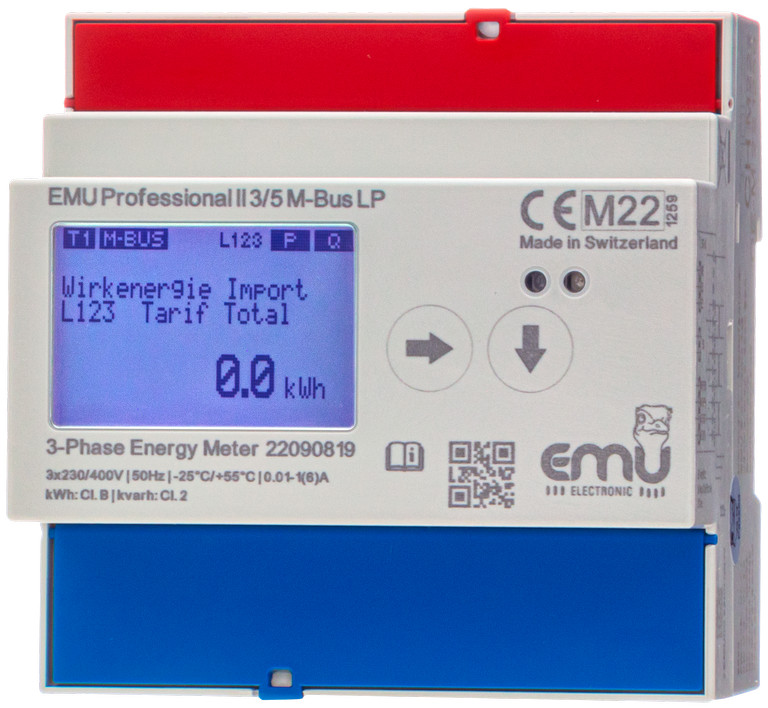

EMU Professional II 3/5 M-Bus
Der Hutschienenzähler EMU Professional II 3/5 M-Bus für Wandleranschluss ist nach MID B+D zertifiziert. Der Energiezähler verfügt über eine integrierte M-Bus Schnittstelle und eignet sich für Energie Management nach ISO 50001 sowie Energiekosten-Abrechnung.
M-Bus Schnittstelle
Die M-Bus Schnittstelle ist nach EN13757-2, -3 (vormals EN1434-3) vor Verschmutzung und Manipulation. Der EMU Professional II 3/5 kommuniziert via M-Bus auf 300, 600, 1’200, 2’400, 4’800 und 9’600 Baud.
Funktionen im Überblick
Zweirichtungs Drehstromzähler mit M-Bus Schnittstelle
3x230/400V
Wandleranschluss /5 und /1A
Stromwandlerverhältnis mehrmals konfigurierbar
Genauigkeitsklasse B (1%)
MID B+D, ab Werk für Verrechnungszwecke
Abrufbare Messwerte am Energiezähler
Wirkleistung (kw)
Blindleistung (kvar)
Scheinleistung (kVA)
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kvarh) und Lieferung (kvarh)
Strom (A)
Frequenz (Hz)
Anzahl Spannungsausfälle
LCD-Display
Das LCD Grafik Display (38x28 mm) erleichtert durch eine LED-Hintergrundbeleuchtung das Einstellen und Ablesen von Parametern. Dabei wird eine sehr gute Sichtbarkeit der Ziffern gewährleistet. Die Primär- sowie Sekundäradresse lassen sich über berühungsempfindliche Bedientasten einstellen. Die M-Bus Belastung des EMU Professional II beträgt nur 1.5 mA was einer Standardlast entspricht.Mithilfe der kostenlosen EMU MB-Connect Software können die Auslesedaten parameteriert werden. Auf diese Weise lässt sich ein individuelles M-Bus Protokoll zusammenstellen. Die S0-Impulsrate und Zeit ist via Tasten konfigurierbar (1/10/100/1000/10000 pro kWh)
Stromwandlerverhältnis
Das Stromwandlerverhältnis ist mehrmalig via Tasten konfigurierbar. Die Service-Taste ist plombierbar.
Stromwandler /5 A 5/5 A bis 20’000/5 A in 5 A-Schritten
Stromwandler /1 A 1/1 A bis 4’000/1 A in 1 A-Schritten
Konfiguration ab Werk
Wandleranschluss: 10 Impulse/ 120 ms
M-Bus Primäradresse: 000
M-Bus Sekundäradresse: entspricht der Seriennumer, z.B. 20081234
Baudrate: 2400
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
Anschlussschema
Massbild
3D-Dateien
ab Lager

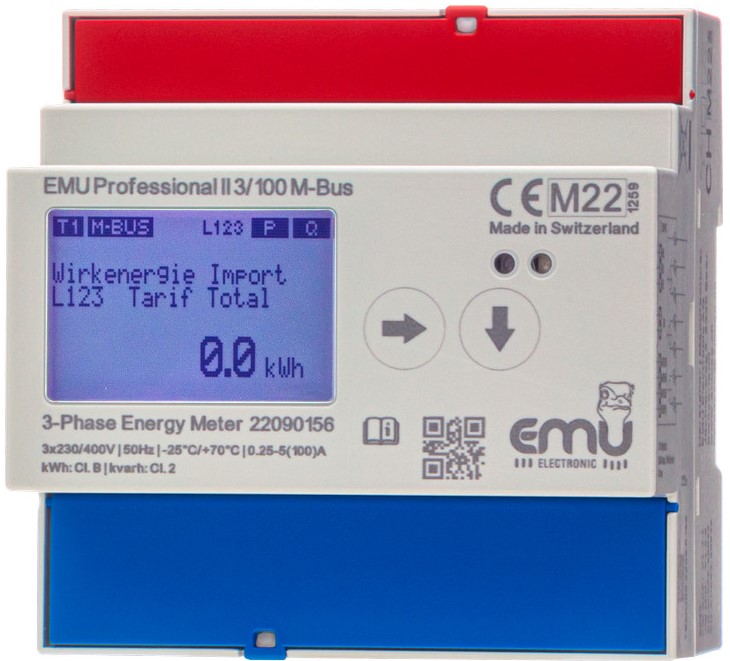

EMU Professional II 3/100 M-Bus
Der nach MID B+D zertifizierte 3-phasige M-Bus Stromzähler EMU Professional II 3/100 M-Bus verfügt über eine integrierte M-Bus Schnittstelle und eignet sich für Energie Management nach ISO 50001 sowie Energiekosten-Abrechnung.
M-Bus Schnittstelle
Die M-Bus Schnittstelle ist nach EN13757-2, -3 (vormals EN1434-3) entwickelt. Der M-Bus Stromzähler EMU Professional II 3/100 kommuniziert via M-Bus auf 300, 600, 1’200, 2’400, 4’800 und 9’600 Baud.
Funktionen im Überblick
Zweirichtungs Drehstromzähler mit M-Bus Schnittstelle
3x230/400V
Direktanschluss bis 100A
Genauigkeitsklasse B (1%)
MID B+D, ab Werk für Verrechnungszwecke
Abrufbare Messwerte
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kvarh) und Lieferung (kvarh)
Wirkleistung (kw)
Blindleistung (kvar)
Scheinleistung (kVA)
Strom (A)
Frequenz (Hz)
Anzahl Spannungsausfälle
LCD-Display
Das 38x28 mm grosse grafisches LCD-Display erlaubt mit seiner LED-Hintergrundbeleuchtung das Ablesen und Einstellen von Parametern bei hervorragender Sichtbarkeit der Ziffern
Konfiguration
Über berühungsempfindliche Bedientasten lassen sich Primär- sowie Sekundäradresse und Baudrate einstellen. Die M-Bus Belastung des EMU Professional II beträgt nur 1.5 mA was einer Standardlast entspricht.Die S0-Impulsrate und Zeit ist via Tasten konfigurierbar (1/10/100/1000/10000 pro kWh)
S0 Impulsausgang
Der 3-phasen M-Bus Stromzähler EMU Professional II 3/100 M-Bus verfügt neben der M-Bus Schnittstelle über einen konfigurierbaren S0 Impulsausgang für Wirk- oder Blindenergie.
Konfiguration ab Werk
Direktanschluss: 1'000 Impulse/ 40 ms
Baudrate: 2400
M-Bus Primäradresse: 000
M-Bus Sekundäradresse: entspricht der Seriennumer, z.B. 22501234
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
Anschlussschema
Massbild
3D-Dateien
ab Lager

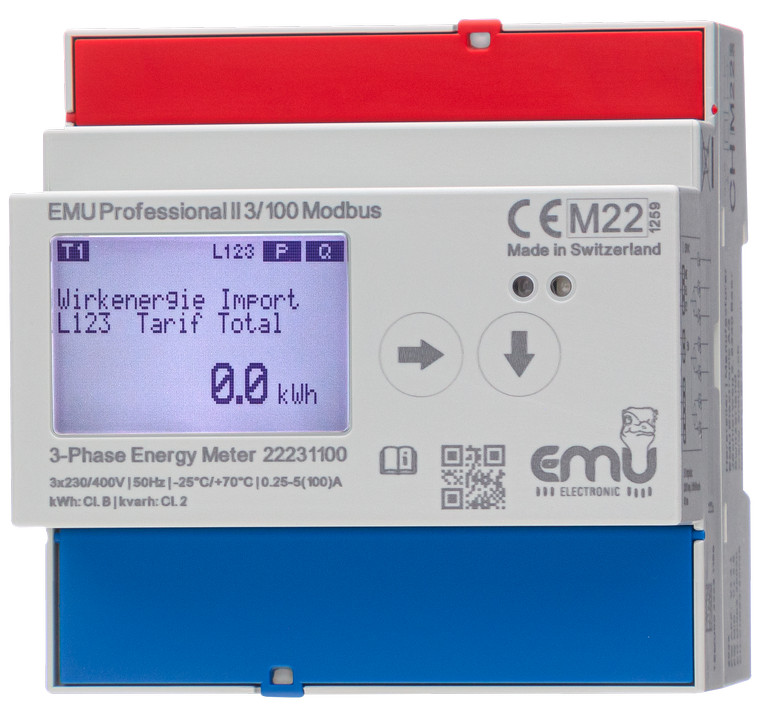

EMU Professional II 3/100 Modbus
Der Drehstromzähler mit RS485 Modbus RTU Schnittstelle EMU Professional II 3/100 Modbus ist MID B+D zertifiziert. Die RS485 Modbus RTU Schnittstelle ist im Drehstromzähler integriert und eignet sich für Kostenstellen-Abrechnung, Energie Management nach ISO 50001 sowie Energiekosten Erfassung.
RS485 Modbus RTU Schnittstelle
Die RS485 Modbus RTU Schnittstelle ist im Drehstromzähler EMU Professional II 3/100 Modbus integriert.
Funktionen im Überblick
Zweirichtungs Drehstromzähler mit Modbus RS485 Schnittstelle
3x230/400V
Genauigkeitsklasse B (1%)
100A Direktanschluss
MID B+D, ab Werk für Verrechnungszwecke
Abrufbare Messwerte
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kvarh) und Lieferung (kvarh)
Wirkleistung (kw)
Blindleistung (kvar)
Scheinleistung (kVA)
Strom (A)
Frequenz (Hz)
Anzahl Spannungsausfälle
LCD-Display
Das 38x28 mm grosse grafisches LCD-Display erlaubt mit seiner LED-Hintergrundbeleuchtung das Ablesen und Einstellen von Parametern bei hervorragender Sichtbarkeit der Ziffern
Konfiguration
Über berühungsempfindliche Bedientasten am Drehstromzähler lassen sich die Modbus Adresse sowie Baudrate konfigurieren. Die S0-Impulsrate und Länge ist via Tasten konfigurierbar (1/10/100/1000/10000 pro kWh / kvarh)
S0 Impulsausgang
Der 3-phasen Modbus Drehstromzähler EMU Professional II 3/100 Modbus verfügt neben der RS485 Schnittstelle über einen konfigurierbaren S0 Impulsausgang für Wirk- oder Blindenergie.
Konfiguration ab Werk
Direktanschluss: 1'000 Impulse/ 40 ms
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
Dokumentation: Modbus
Anschlussschema
Massbild
3D-Dateien
ab Lager
EMU Professional II 3/5 Modbus
Der Energiezähler mit RS485 Modbus RTU Schnittstelle EMU Professional II 3/5 Modbus ist MID B+D zertifiziert. Die RS485 Modbus RTU Schnittstelle ist im Energiezähler integriert und eignet sich für Kostenstellen-Abrechnung, Energie Management nach ISO 50001 sowie Energiekosten Erfassung.
RS485 Modbus RTU Schnittstelle
Die RS485 Modbus RTU Schnittstelle ist im Energiezähler EMU Professional II 3/5 Modbus integriert.
Funktionen im Überblick
Zweirichtungs Energiezähler mit Modbus RS485 Schnittstelle
3x230/400V
Genauigkeitsklasse B (1%)
Stromwandler /5 und /1A
Wandlerverhältniss mehrmalig konfigurierbar
MID B+D, ab Werk für Verrechnungszwecke
Abrufbare Messwerte
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kvarh) und Lieferung (kvarh)
Wirkleistung (kw)
Blindleistung (kvar)
Scheinleistung (kVA)
Strom (A)
Frequenz (Hz)
Anzahl Spannungsausfälle
LCD-Display
Das 38x28 mm grosse grafisches LCD-Display erlaubt mit seiner LED-Hintergrundbeleuchtung das Ablesen und Einstellen von Parametern bei hervorragender Sichtbarkeit der Ziffern
Konfiguration
Über berühungsempfindliche Bedientasten am Energiezähler lassen sich die Modbus Adresse sowie Baudrate konfigurieren. Die S0-Impulsrate und Länge ist via Tasten konfigurierbar (1/10/100/1000/10000 pro kWh / kvarh)
S0 Impulsausgang
Der 3-phasen Modbus Energiezähler EMU Professional II 3/5 Modbus verfügt neben der RS485 Schnittstelle über einen konfigurierbaren S0 Impulsausgang für Wirk- oder Blindenergie.
Konfiguration ab Werk
Messwandlerzähler: 10 Impulse/ 120 ms
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
Dokumentation: Modbus
Anschlussschema
Massbild
3D-Dateien
ab Lager

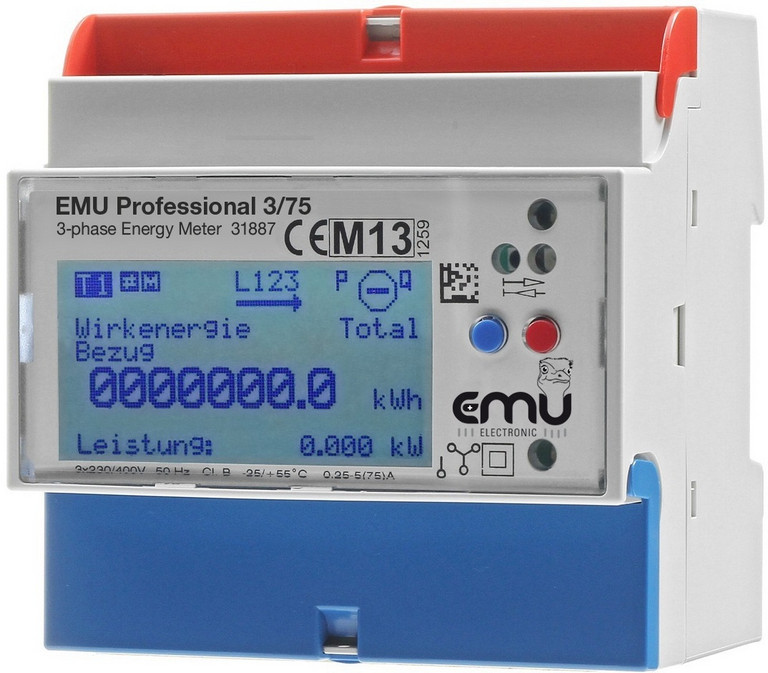

EMU Professional 3/75 KNX
Der Hutschienenzähler EMU Professional 3/75 KNX verfügt über eine integrierte KNX-Schnittstelle und ist nach MID B+d zertifiziert. Er eignet sich für Energie Management nach ISO 50001 sowie zur Energiekosten-Abrechnung.
KNX Schnittstelle
Die KNX-Schnittstelle ist im EMU Professional integriert und vor Verschmutzung und Manipulation geschützt. Mit KNX können die verschiedenen Geräte miteinander verknüpft werden. Via KNX kommuniziert der EMU Professional auf 9’600 Baud.
Funktionen im Überblick
integrierte KNX-Schnittstelle
Direktanschluss bis 75 A
3x230/400 V
2-Tarif (Tag / Nacht), Tarifumschaltung via 230 V Signal
Hochbelastbarer Opto Power MOSFET S0-Impulsausgang, 5–230 V AC oder V DC, max. 90 mA
MID B+D, ab Werk für Verrechnungszwecke
Genauigkeitsklasse B (1%)
Abrufbare Messwerte am Energiezähler
Scheinleistung (kVA)
Blindleistung (kvar)
Wirkleistung (kw)
Blindenergie induktiv (kvarh) und kapazitiv (kvarh)
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Strom (A)
Netzfrequenz (Hz)
Anzahl Spannungsausfälle
LCD-Display
Ein 60x30 mm grosses grafisches LC-Display mit einer LED-Hintergrundbeleuchtung ermöglicht das Ablesen und Einstellen von Parametern bei hervorragender Sichtbarkeit der Ziffern.
Konfiguration
Die Konfiguration erfolgt über die ETS-Software.
Einstellbare Impulsrate und -zeit:
Impulsrate je kWh: 0.001, 0.01, 0.1, 1, 10, 100, 1000 oder 10000
Impulslänge in Millisekunden: 4 bis 250 ms, einstellbar in 2 ms-Schritten
Konfiguration ab Werk
Direktanschluss: 1'000 Impulse/ 40 ms
ab Lager
EMU Professional 3/5 KNX
Der Stromzähler EMU Professional 3/5 KNX ist nach MID B+D zertifiziert und verfügt über eine integrierte KNX-Schnittstelle. Der Drehstromzähler eignet sich zur Energiekostenabrechnung und für Energie Management nach ISO 50001.
KNX Schnittstelle
Im Emu Professional ist die KNX-Schnittstelle integriert und vor Verschmutzung und Manipulation geschützt. Die verschiedensten Geräte können mithilfe von KNX miteinander verknüpft werden. Der EMU Professional kommuniziert via KNX auf 9’600 Baud.
Funktionen im Überblick
Zweirichtungs Drehstromzähler mit S0-Impulsausgang 3x230/400V
integrierte KNX-Schnittstelle
MID B+D, ab Werk für Verrechnungszwecke
1 oder 5 A Stromwandleranschluss für bis zu 20000/5 oder 4000/1 A
2-Tarif (Tag / Nacht), Tarifumschaltung via 230V Signal
Hochbelastbarer Opto Power MOSFET S0-Impulsausgang, 5–600V AC oder V DC, max. 90 mA
Genauigkeitsklasse B (1%)
Abrufbare Messwerte am Energiezähler
Blindleistung (kvar)
Blindenergie induktiv (kvarh) und kapazitiv (kvarh)
Wirkleistung (kw)
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Scheinleistung (kVA)
Strom (A)
Anzahl Spannungsausfälle
Netzfrequenz (Hz)
LCD-Display
Das LCD Grafik Display (60x30 mm) erleichtert durch eine LED-Hintergrundbeleuchtung das Einstellen und Ablesen von Parametern. Dabei wird eine sehr gute Sichtbarkeit der Ziffern gewährleistet.
Konfiguration
Über die ETS-Software erfolgt die Konfiguration.
Einstellbare Impulsrate und -zeit:
Impulslänge in Millisekunden: 4 bis 250 ms, einstellbar in 2 ms-Schritten
Impulsrate je kWh: 0.001, 0.01, 0.1, 1, 10, 100, 1000 oder 10000
Stromwandlerverhältnis
Via Tasten ist das Stromwandlerverhältnis imehrmalig konfigurierbar. Die Service-Taste ist plombierbar.
Stromwandler /1 A 1/1 A bis 4’000/1 A in 1 A-Schritten
Stromwandler /5 A 5/5 A bis 20’000/5 A in 5 A-Schritten
Konfiguration ab Werk
Wandleranschluss: 10 Impulse/ 120 ms
ab Lager
UMD 96EL
343,91 €*
Versorgungsspannung: 90- 275 V AC / 80 - 350V DCMessspannung: 8 - 620V L-LDigitale Eingänge: 1Digitale Ausgänge: 2Schnittstelle: Netzwerk / RJ45 / Modbus TCP
Helvatron AG 10.05.1002H
ab Lager
EMU Professional II 3/5 LoRa
Dreiphasiger Messwandler Energiezähler EMU Professional II 3/5 LoRa für Stromwandler /5 und /1A mit MID Zulassung,
Die LoRa Funk Schnittstelle des 3-phasen Stromzählers EMU Professional II LoRa basiert auf dem LoRa Funkstandard. Dadurch kann der Stromzähler aus grossen Entfernungen, in Gebieten ohne permanente Kommunikation oder als Roaming Devicezuverlässig Daten übermitteln.
Um eine stabile und performante Verbindung zum LoRaGateway zu gewährleisten, adaptiert die LoRa Schnittstelle fortwährend die optimalen Sende und Empfangsparameter.
Für die Integration des Stromzähler kann am Display jederzeit der Status der LoraNetzwerkverbindung eingesehen werden.
Frequenzband: EU 863-870MHz
Typ: Klasse C Gerät
Zwei Wege Kommunikation.
LoRa Schnittstelle ist zu jeder Zeit empfangsbereit (Klasse C)
Die Schnittstelle hat eine Signalstärke von 14dbm.
Hinweis: Falls der LoRa Stromzähler EMU Professional II in einem LoraNetzwerk betrieben wird, welches keine Klasse C Geräte unterstützt, so agiert der Stromzähler EMU Professional II wie ein Klasse A Gerät.
LoRa Decoder
Im TTN Netzwerk steht der EMU Professional II LoRa als Template direkt zur Verfügung.Für die Integration in weitere Systeme stellen wir den Decoder im GITHUB zur Verfügung. Link: GITHUB LoRa Decoder
LCD-DisplayEin 38x28 mm grosses grafisches LC-Display mit einer LED-Hintergrundbeleuchtung ermöglicht das Ablesen von Parametern und Einstellungen bei hervorragender Sichtbarkeit der Ziffern.
LoRa Stromzähler Konfiguration
Jeder LoRa Stromzähler wird ab Werk mit folgender Konfiguration ausgeliefert:
JoinModus: OTAA
DevEUI (beginnt mit 102CEF)
Appkey
AppEUI (10 2C EF 00 00 00 00 00)
Die DevEUI und der AppKey können am Display abgelesen werden, die AppEUI ist immer 10 2C EF 00 00 00 00 00
S0-ImpulsausgangDer EMU Professional II verfügt neben der LoRa Funkschnittstelle über einen konfigurierbaren S0 Impulsausgang
Wirkenergie Bezug oder Wirkenergie Lieferung
Blindenergie Bezug oder Blindenergie LieferungDefault Konfiguration ab Werk: 10 Impulse/ kWh, 120 ms
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
LoRa Schnittstellen Dokumentation
LoRa Payload Decoder (github)
Anschlussschema
Massbild
3D-Dateien
ab Lager

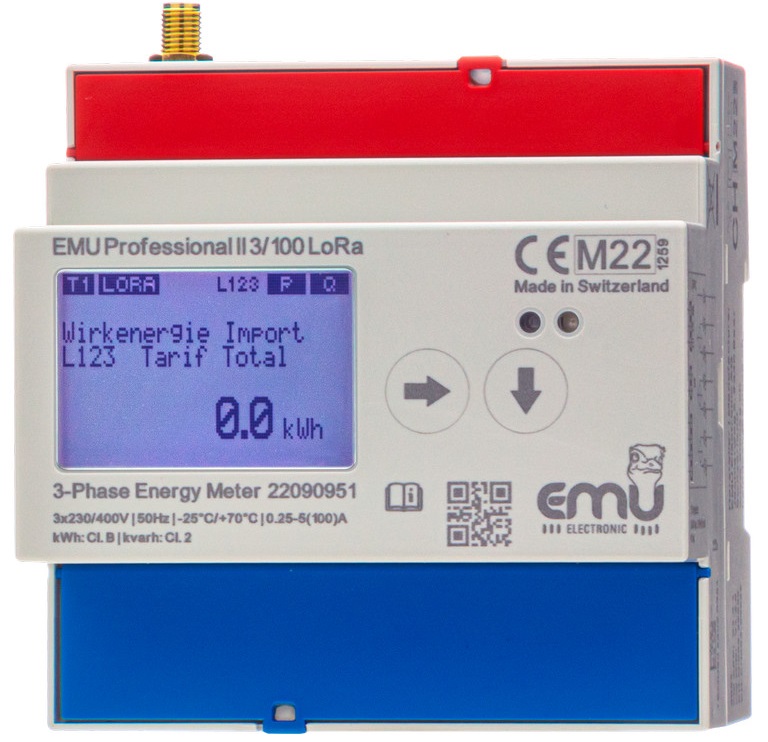

EMU Professional II 3/100 LoRa
Der EMU Professional II 3/100 LoRa ist ein 3-phasen Energiezähler mit MID Zulassung und LoRa Funk Schnittstelle.Die LoRa Schnittstelle des 3-phasen Energiezählers EMU Professional II LoRa basiert auf dem LoRa Funkstandard.Somit kann der Energiezähler aus grossen Entfernungen, in Gebieten ohne permanente Kommunikation oder als Roaming Devicezuverlässig Daten übermitteln.Um eine stabile und performante Verbindung zum LoRaGateway zu gewährleisten, adaptiert die LoRa Schnittstelle fortwährend die optimalen Sende und Empfangsparameter.Für die erleichterte Integration des Energiezähler kann am Display jederzeit der Status der LoraNetzwerkverbindung eingesehen werden.
Frequenzband EU 863-870MHz
Typ: Klasse C Gerät
Zwei-Weg-Kommunikation.
LoRa Schnittstelle ist zu jeder Zeit empfangsbereit (Klasse C).
Die LoRa Schnittstelle hat eine Signalstärke von 14dbm.
Hinweis:Falls der LoRa Stromzähler EMU Professional II in einem LoraNetzwerk betrieben wird, welches keine Klasse C Geräte unterstützt, so agiert der Energiezähler EMU Professional II wie ein Klasse A Gerät.
LoRa Decoder
Im TTN Netzwerk steht der EMU Professional II LoRa als Template direkt zur Verfügung.Für die Integration in weitere Systeme stellen wir den Decoder im GITHUB zur Verfügung. Link: GITHUB LoRa Decoder
LCD DisplayEin 38x28 mm grosses grafisches LC-Display mit einer LED-Hintergrundbeleuchtung ermöglicht das Ablesen von Parametern und Einstellungen bei hervorragender Sichtbarkeit der Ziffern.
LoRa Energiezähler Konfiguration
Jeder Energiezähler wird ab Werk mit folgender Konfiguration ausgeliefert:
JoinModus: OTAA
DevEUI (beginnt mit 102CEF)
Appkey
AppEUI (10 2C EF 00 00 00 00 00)
Die DevEUI und der AppKey können am Display abgelesen werden, die AppEUI ist immer 10 2C EF 00 00 00 00 00
Abrufbare Messwerte am LoRa Stromzähler
Wirkleistung (kw)
Blindleistung (kvar)
Scheinleistung (kVA)
Strom (A)
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kvarh) und Lieferung (kvarh)
Frequenz (Hz)
Anzahl Spannungsausfälle
Stromwandler Konfiguration
S0 ImpulsausgangDer LoRa fähige Energiezähler EMU Professional II verfügt über einen konfigurierbaren S0 Impulsausgang
Wirkenergie Bezug oder Wirkenergie Lieferung
Blindenergie Bezug oder Blindenergie LieferungKonfiguration ab Werk:Direktanschluss: 1'000 Impulse/ kWh, 40 ms
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
LoRa Schnittstellen Dokumentation
LoRa Payload Decoder (github)
Anschlussschema
Massbild
3D-Dateien
ab Lager

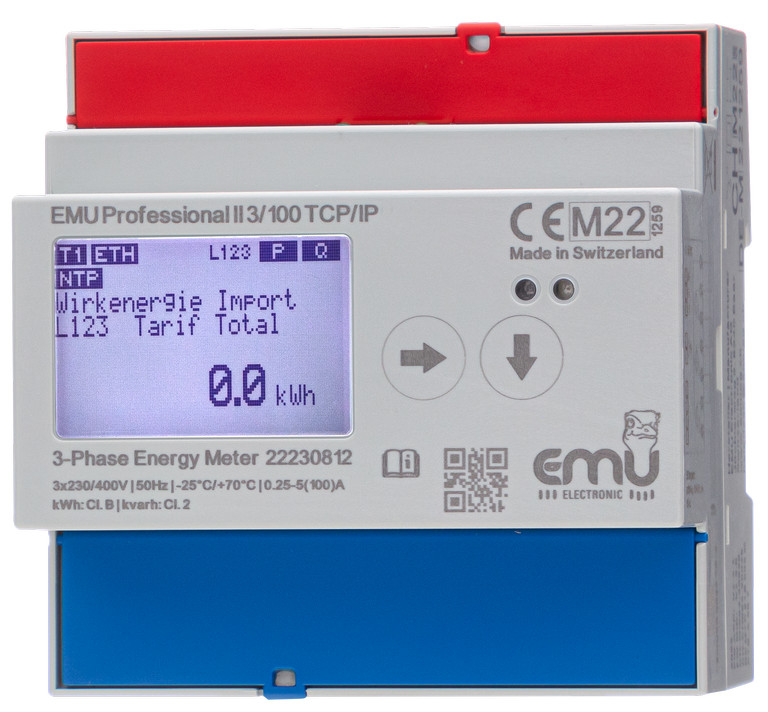

EMU Professional II 3/100 TCP/IP
Der 3-phasige Energiezähler EMU Professional II 3/100 TCP/IP für DIN-Schienen-Montage verfügt über eine integrierte TCP/IP Schnittstelle mit Zählerstandspeicher. Der Hutschienenzähler verfügt über eine MID B+D Zertifizierung eignet sich für Energie Management nach ISO 50001 sowie Energiekosten-Abrechnung.Der 3-phasen Drehstromzähler EMU Professional II 3/100 TCP IP eignet sich dank der Ethernet Schnittstelle mit Modbus TCP für die Einbindung in die GLT und Smart Home Systeme wie Loxone. Für die Integration in Loxone steht ein Treiber in der Loxone Library zur Verfügung.
TCP/IP Schnittstelle | Modbus TCP
Die TCP/IP Schnittstelle ist im EMU Professional II 3/100 TCP/IP integriert. Auf dem Web-Server können die Netzwerk Parameter konfiguriert und die momentanten Messwerte analyisert werden. Die Web-Oberfläche ist passwortgeschützt. Der Anschluss ans LAN erfolgt über einen RJ45 Stecker. Der EMU Professional II Energiezähler unterstützt eine Modbus TCP Kommunikation.
Webseite mit aktuellen Messwerten
Modbus TCP
HTTP-Get API
DHCP oder fixe IP
Gepufferte Uhr (RTC)
Firmware Update
Funktionen im Überblick
Zweirichtungs Drehstromzähler mit TCP/IP Schnittstelle
3x230/400V
Direktanschluss bis 100 A
Genauigkeitsklasse B (1%)
MID B+D, ab Werk für Verrechnungszwecke
Zugriffschutz über Passwort
Fernauslesung via Modbus TCP
HTTP-GET API
Abrufbare Messwerte
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kvarh) und Lieferung (kvarh)
Strom (A)
Wirkleistung (kw)
Blindleistung (kvar)
Scheinleistung (kVA)
Frequenz (Hz)
Anzahl Spannungsausfälle
LCD-Display
Das LCD Grafik Display mit einer Größe von 38x28 mm grosses und einer LED-Hintergrundbeleuchtung vereinfacht das Ablesen von Parametern und Einstellungen bei gleichzeitiger hervorragender Sichtbarkeit der Ziffern.
Konfiguration
Die Konfiguration erfolgt am EMU Professional II via berührungsempfindlicher Tasten.
Netzwerk Konfiguration (IP Adresse, Subnet, Gateway)
Impulsrate- und zeit
S0-Impulsausgang
Der EMU Professional II verfügt über einen konfigurierbaren S0 Impulsausgang
Wirkenergie Bezug oder Wirkenergie Lieferung
Blindenergie Bezug oder Blindenergie Lieferung
Konfiguration ab Werk
Bezug der Netzwerkkonfiguration über DHCP
Direktanschluss: 1'000 Impulse/ 40 ms
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
Doku TCP/IP Ethernet Schnittstelle
Modbus TCP Register
TCP/IP Firmware Update Tool (ab V1.0.7)
Anschlussschema
Massbild
3D-Dateien
ab Lager
EMU Professional II 3/100 M-Bus LP
Der Drehstromzähler EMU Professional II 3/100 M-Bus LP ist ein für die EEG Drittmengenabgrenzung geeigneter Energiezähler, welcher über eine MID B+D und PTB-A 50.7 Zulassung verfügt. Die M-Bus Schnittstelle nach EN13757-2, -3 (vormals EN1434-3) ist im EMU Professional II 3/100 M-Bus LP integriert und vor Manipulation und Verschmutzung geschützt.
M-Bus Schnittstelle
Dieser Lastprofilzähler erfüllt, mit seiner integrierten M-Bus Schnittstelle die Anforderungen der EEG-Drittmenegenabgrenzung bei eigner Stromerzeugung. Der M-Bus fähige Drehstromzähler EMU Professional II 3/100 M-Bus LP kommuniziert via M-Bus auf 300, 600, 1’200, 2’400, 4’800 und 9’600 Baud.
Funktionen im Überblick
Logbuch für eichrechtsrelevante Events und Konfigurationsänderungen
Anzeigen der aktuellen Messwerte
Speicherauslesung via M-Bus
gepufferte Uhr mit Synchronisation
Abrufbare Messwerte
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kvarh) und Lieferung (kvarh)
Strom (A)
Wirkleistung (kw)
Blindleistung (kvar)
Scheinleistung (kVA)
Frequenz (Hz)
Anzahl Spannungsausfälle
Speicher
Integrierter Lastgangspeicher mit einer Speichertiefe für über 3 Jahre im 15 Minuten Intervall,
Grafik LCD
Ein 38x28 mm grosses grafisches LC-Display mit einer LED-Hintergrundbeleuchtung ermöglicht das Ablesen und Einstellen von Parametern bei hervorragender Sichtbarkeit der Ziffern
Konfiguration
Am EEG-Zähler EMU Professional II 3/100 M-Bus LP erfolgt die Konfiguration via berührungsempfindliche Tasten.
Impulsrate- und zeit
M-Bus Adresse
M-Bus Baudrate
Über diese berühungsempfindlichen Bedientasten lassen sich Primär- sowie Sekundäradresse und Baudrate einstellen. Die M-Bus Belastung des EMU Professional II beträgt nur 1.5 mA was einer Standardlast entspricht.
S0-Impulsausgang
Der EMU Professional II verfügt über einen konfigurierbaren S0 Impulsausgang
Wirkenergie Bezug oder Wirkenergie Lieferung
Blindenergie Bezug oder Blindenergie Lieferung
Konfiguration ab Werk
Direktanschluss: 1'000 Impulse/ 40 ms
Baudrate: 2400
M-Bus Primäradresse: 000
M-Bus Sekundäradresse: entspricht der Seriennumer, z.B. 21081234
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
Anschlussschema
Massbild
3D-Dateien
ab Lager
EMU Professional II 3/5 M-Bus LP
Der Messwandlerzähler EMU Professional II 3/5 M-Bus LP verfügt über einen internen 15min Zählerstandspeicher. Die M-Bus Schnittstelle nach EN13757-2, -3 (vormals EN1434-3) ist im Energiezähler integriert und vor Verschmutzung und Manipulation geschützt.
M-Bus Schnittstelle
Die integrierte M-Bus Schnittstelle im EMU Professional II eignet sich in zur EEG-Drittmengenabgrenzung bei eigener Stromerzeugung. Via M-Bus kommuniziert der EMU Professional II auf 300, 600, 1’200, 2’400, 4’800 und 9’600 Baud.
Funktionen im Überblick
Anzeigen der aktuellen Messwerte
Logbuch für Events und Konfigurationsänderungen
gepufferte Uhr mit Synchronisation
Abrufbare Messwerte am M-Bus Stromzähler
Wirkleistung (kw)
Blindleistung (kvar)
Scheinleistung (kVA)
Strom (A)
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kvarh) und Lieferung (kvarh)
Frequenz (Hz)
Anzahl Spannungsausfälle
Stromwandler Konfiguration
Speicher
15 Minuten Lastgangspeicher mit einer Speichertiefe von mehr als 3 Jahren,
LCD-Display
Das Ablesen und EInstellen von Parametern wird mithilfe des LCD Grafik Displays (38x28 mm) und einer LED-Hintergrundbeleuchtung erleichtert.
Konfiguration
Die Konfiguration erfolgt am EMU Professional II via berührungsempfindliche Tasten.
Impulsrate- und zeit
Über die Bedientasten lassen sich Primär- sowie Sekundäradresse und Baudrate einstellen. Die M-Bus Belastung des EMU Professional II beträgt nur 1.5 mA was einer Standardlast entspricht.
S0-Impulsausgang
Der EMU Professional II verfügt über einen konfigurierbaren S0 Impulsausgang
Blindenergie Bezug oder Blindenergie Lieferung
Wirkenergie Bezug oder Wirkenergie Lieferung
Stromwandlerverhältnis
Beim EEG-Stromzähler EMU Professional II 3/5 M-Bus LP ist das Stromwandlerverhältnis mehrmalig konfigurierbar. Im Logbuch werden hierzu Änderungen protokolliert.
Stromwandler /5 A 5/5 A bis 20’000/5 A in 5 A-Schritten
Stromwandler /1 A 1/1 A bis 4’000/1 A in 1 A-Schritten
Konfiguration ab Werk
Wandleranschluss: 10 Impulse/ 120 ms
M-Bus Primäradresse: 000
M-Bus Sekundäradresse: entspricht der Seriennumer, z.B. 22081234
Baudrate: 2400
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
Anschlussschema
Massbild
3D-Dateien
ab Lager

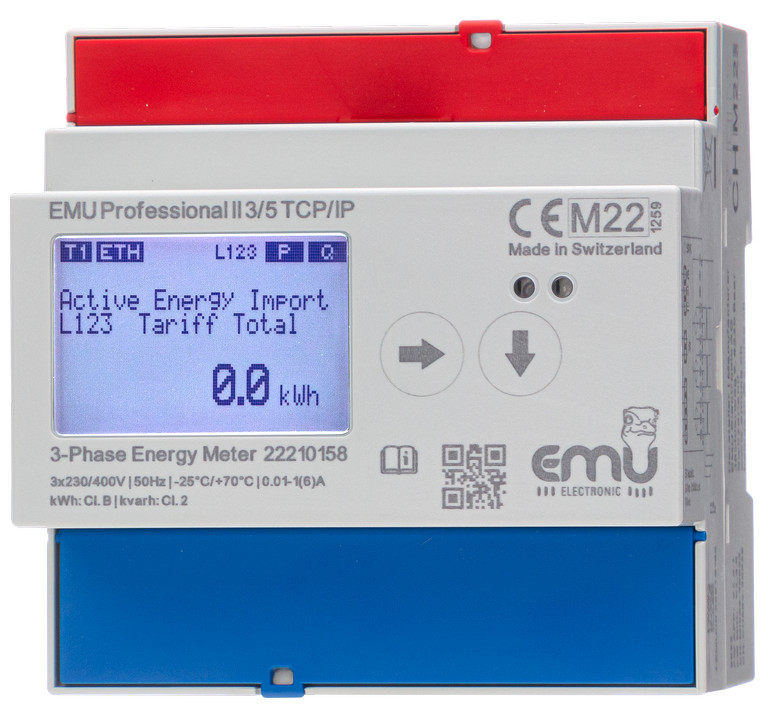

EMU Professional II 3/5 TCP/IP
Der EMU Professional II 3/5 TCP/IP ist ein multifunktionaler, nur 90 mm (5TE) schmaler Zweirichtungs-Stromzähler. Der Wandlerzähler verfügt mit seiner integrierten TCP/IP Schnittstelle über eine MID B+D Zulassung und kann für Energiemanagement nach ISO 50001 sowie Energiekosten-Abrechnungen verwendet werden.Der 3-phasen Stromzähler EMU Professional II 3/5 TCP IP eignet sich dank der Ethernet Schnittstelle mit Modbus TCP für die Einbindung in die GLT und Smart Home Systeme wie Loxone.Für die Integration in Loxone steht ein Treiber in der Loxone Library zur Verfügung.
TCP/IP Schnittstelle | Modbus TCP
Die TCP/IP Schnittstelle ist im EMU Professional II 3/5 TCP/IP integriert. Auf dem Web-Server können die Netzwerk Parameter konfiguriert und die momentanten Messwerte analyisert werden. Der Anschluss ans LAN erfolgt über einen RJ45 Stecker.Der EMU Professional II Energiezähler unterstützt eine Modbus TCP Kommunikation.
Webseite mit aktuellen Messwerten
Modbus TCP
HTTP-Get API
DHCP oder fixe IP
Gepufferte Uhr (RTC)
Firmware Update
Funktionen im Überblick
Zugriffschutz über Passwort
Fernauslesung via Modbus TCP
HTTP-GET API
Betriebsspannung: 3x230/400V
Wandleranschluss /5 und /1A
Stromwandlerverhältnis mehrmals konfigurierbar
Genauigkeitsklasse B (1%)
MID B+D, ab Werk für Verrechnungszwecke
Abrufbare Messwerte am TCP/IP Stromzähler
Wirkleistung (kw)
Blindleistung (kvar)
Scheinleistung (kVA)
Strom (A)
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kvarh) und Lieferung (kvarh)
Frequenz (Hz)
Anzahl Spannungsausfälle
Stromwandler Konfiguration
LCD-Display
Das LCD Grafik Display (38x28 mm) erleichtert durch eine LED-Hintergrundbeleuchtung das Einstellen und Ablesen von Parametern. Dabei wird eine sehr gute Sichtbarkeit der Ziffern gewährleistet.
Konfiguration
Die Konfiguration erfolgt am EMU Professional II via berührungsempfindlicher Tasten.
Impulsrate- und zeit
Konfiguration des Netzwerkes (IP Adresse, Subnet, Gateway)
S0-Impulsausgang
Der EMU Professional II verfügt über einen konfigurierbaren S0 Impulsausgang
Wirkenergie Bezug oder Wirkenergie Lieferung
Blindenergie Bezug oder Blindenergie Lieferung
Stromwandlerverhältnis
Das Stromwandlerverhältnis ist beim EMU Professional II 3/5 TCP/IP mehrmalig konfigurierbar. Änderungen werden im Logbuch protokolliert.
Stromwandler /5 A 5/5 A bis 20’000/5 A in 5 A-Schritten
Stromwandler /1 A 1/1 A bis 4’000/1 A in 1 A-Schritten
Konfiguration ab Werk
Bezug der Netzwerkkonfiguration über DHCP
Direktanschluss: 10 Impulse/ 120 ms
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
Doku TCP/IP Ethernet Schnittstelle
Modbus TCP Register
TCP/IP Firmware Update Tool (ab V1.0.7)
Anschlussschema
Massbild
3D-Dateien
ab Lager
EMU Professional II 3/100 LoRa ext. Ant.
Der EMU Professional II 3/100 LoRa ext.Ant ist ein 3-phasen Energiezähler mit MID Zulassung und LoRa Funk Schnittstelle und verfügt über eine interne LoRa Antenne sowie einen externen Antennen Anschluss (SMA Buchse).Die Umschaltung zwischen interner und externer Antenne erfolgt am Display des Energiezählers. Die externe Antenne ist nicht im Lieferumfang.Die LoRa Schnittstelle des 3-phasen Energiezählers EMU Professional II LoRa basiert auf dem LoRa Funkstandard.Somit kann der Energiezähler aus grossen Entfernungen, in Gebieten ohne permanente Kommunikation oder als Roaming Devicezuverlässig Daten übermitteln.Um eine stabile und performante Verbindung zum LoRaGateway zu gewährleisten, adaptiert die LoRa Schnittstelle fortwährend die optimalen Sende und Empfangsparameter.Für die erleichterte Integration des Energiezähler kann am Display jederzeit der Status der LoraNetzwerkverbindung eingesehen werden.
Frequenzband EU 863-870MHz
Typ: Klasse C Gerät
Zwei-Weg-Kommunikation.
LoRa Schnittstelle ist zu jeder Zeit empfangsbereit (Klasse C).
Die interne LoRa Antenne hat eine Signalstärke von 14dbm.
Hinweis: Falls der LoRa Energiezähler EMU Professional II in einem LoraNetzwerk betrieben wird, welches keine Klasse C Geräte unterstützt, so agiert der Energiezähler EMU Professional II wie ein Klasse A Gerät.
LoRa Decoder
Im TTN Netzwerk steht der EMU Professional II LoRa als Template direkt zur Verfügung.Für die Integration in weitere Systeme stellen wir den Decoder im GITHUB zur Verfügung. Link: GITHUB LoRa Decoder
LCD DisplayEin 38x28 mm grosses grafisches LC-Display mit einer LED-Hintergrundbeleuchtung ermöglicht das Ablesen von Parametern und Einstellungen bei hervorragender Sichtbarkeit der Ziffern.
LoRa Energiezähler Konfiguration
Jeder Energiezähler wird ab Werk mit folgender Konfiguration ausgeliefert:
JoinModus: OTAA
DevEUI (beginnt mit 102CEF)
Appkey
AppEUI (10 2C EF 00 00 00 00 00)
Die DevEUI und der AppKey können am Display abgelesen werden, die AppEUI ist immer 10 2C EF 00 00 00 00 00
Abrufbare Messwerte am LoRa Stromzähler
Wirkleistung (kw)
Blindleistung (kvar)
Scheinleistung (kVA)
Strom (A)
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kvarh) und Lieferung (kvarh)
Frequenz (Hz)
Anzahl Spannungsausfälle
S0 ImpulsausgangDer Energiezähler EMU Professional II verfügt neben der LoRa Funkschnittstelle über einen konfigurierbaren S0 Impulsausgang
Wirkenergie Bezug oder Wirkenergie Lieferung
Blindenergie Bezug oder Blindenergie LieferungKonfiguration ab Werk:Direktanschluss: 1'000 Impulse/ kWh, 40 ms
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
LoRa Schnittstellen Dokumentation
LoRa Payload Decoder (github)
Anschlussschema
Massbild
3D-Dateien
ab Lager
EMU Professional II 3/5 LoRa ext. Ant.
Der EMU Professional II 3/5 LoRa ext. Ant ist ein 3-phasen Stromzähler mit LoRa Funkschnittstelle für Wandleranschluss /5 und /1A mit MID Zulassung und S0 Impulsausgang.Diese Ausführung verfügt über eine interne Antenne sowie einen externen SMA Antennen Anschluss.
Die LoRa Schnittstelle des 3-phasen Stromzählers EMU Professional II LoRa basiert auf dem LoRa Funkstandard.Somit kann der Stromzähler aus grossen Entfernungen, in Gebieten ohne permanente Kommunikation oder als Roaming Devicezuverlässig Daten übermitteln.
Um eine stabile und performante Verbindung zum LoRaGateway zu gewährleisten, adaptiert die LoRa Schnittstelle fortwährend die optimalen Sende und Empfangsparameter.
Für die Integration des Stromzähler kann am Display jederzeit der Status der LoraNetzwerkverbindung eingesehen werden.
Frequenzband: EU 863-870MHz
Typ: Klasse C Gerät
Zwei Wege Kommunikation.
LoRa Schnittstelle ist zu jeder Zeit empfangsbereit (Klasse C)
Die Schnittstelle hat eine Signalstärke von 14dbm.
Hinweis: Falls der LoRa Stromzähler EMU Professional II in einem LoraNetzwerk betrieben wird, welches keine Klasse C Geräte unterstützt, so agiert der Stromzähler EMU Professional II wie ein Klasse A Gerät.
LoRa Decoder
Im TTN Netzwerk steht der EMU Professional II LoRa als Template direkt zur Verfügung.Für die Integration in weitere Systeme stellen wir den Decoder im GITHUB zur Verfügung. Link: GITHUB LoRa Decoder
LCD-DisplayEin 38x28 mm grosses grafisches LC-Display mit einer LED-Hintergrundbeleuchtung ermöglicht das Ablesen von Parametern und Einstellungen bei hervorragender Sichtbarkeit der Ziffern.
LoRa Stromzähler Konfiguration
Jeder LoRa Stromzähler wird ab Werk mit folgender Konfiguration ausgeliefert:
JoinModus: OTAA
DevEUI (beginnt mit 102CEF)
Appkey
AppEUI (10 2C EF 00 00 00 00 00)
Die DevEUI und der AppKey können am Display abgelesen werden, die AppEUI ist immer 10 2C EF 00 00 00 00 00
Abrufbare Messwerte am LoRa Stromzähler
Wirkleistung (kw)
Blindleistung (kvar)
Scheinleistung (kVA)
Strom (A)
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kvarh) und Lieferung (kvarh)
Frequenz (Hz)
Anzahl Spannungsausfälle
Stromwandler Konfiguration
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
LoRa Schnittstellen Dokumentation
LoRa Payload Decoder (github)
Anschlussschema
Massbild
3D-Dateien
ab Lager
EMU Professional II 3/5 TCP/IP LP
Der 3-phasige EMU Professional II 3/5 TCP/IP LP ist ein Energiezähler, welcher zugelassen ist nach MID B+D und PTB-A 50.7. Dieser Messwandlerzähler verfügt über eine integrierte TCP/IP Schnittstelle.
TCP/IP Schnittstelle | Modbus TCP | API
Die TCP/IP Schnittstelle ist im EMU Professional II 3/5 TCP/IP LP integriert. Auf dem Web-Server können die Netzwerk Parameter konfiguriert und die momentanten Messwerte analyisert werden. Die Web-Oberfläche ist passwortgeschützt. Der Anschluss ans LAN erfolgt über einen RJ45 Stecker. Der EMU Professional II Stromzähler unterstützt Modbus TCP und stellt historische Daten via API zur Verfügung.
Webseite mit aktuellen Messwerten
Modbus TCP
HTTP-Get API
DHCP oder fixe IP
Gepufferte Uhr (RTC)
Firmware Update
Funktionen im Überblick
Loggen von unterschiedlichen Messwerten
Zugriffschutz über Passwort
Fernauslesung via Modbus TCP
HTTP-GET API
NTP Zeitserver
Export von gespeicherten Daten (mehr als 3 Jahre)
Logbuch für Konfigurationsänderungen; über 2000 Einträge
Abrufbare Messwerte am TCP/IP Energiezähler
Wirkleistung (kw)
Blindleistung (kvar)
Scheinleistung (kVA)
Strom (A)
Wirkenergie Bezug (kWh) und Lieferung (kWh)
Blindenergie Bezug (kvarh) und Lieferung (kvarh)
Frequenz (Hz)
Anzahl Spannungsausfälle
Stromwandler Konfiguration
Speicher
der integrierte Lastgangspeicher verfügt über eine Speichertiefe von über 3 Jahren im 15 Minuten Intervall.Folgende Messwerte werden geloggt:
Wirkleistung pro Phase L1 / L2 / L3
Wirkenergie Bezug
Wirkenergie Lieferung
Spannung pro Phase L1 / L2 L3
Strom pro Phase L1 / L2 / L3
LCD Display
Dank eines grafischen LCD Display (38x28 mm) und einer LED-Hintergrundbeleuchtung wird das Ablesen und Einstellen von Parametern erleichtert.
Konfiguration
Die Konfiguration erfolgt am EMU Professional II via berührungsempfindliche Tasten.
Impulsrate- und zeit
Netzwerk Konfiguration (IP Adresse, Subnet, Gateway)
S0-Impulsausgang
Der EMU Professional II verfügt über einen konfigurierbaren S0 Impulsausgang
Blindenergie Bezug oder Blindenergie Lieferung
Wirkenergie Bezug oder Wirkenergie Lieferung
Stromwandlerverhältnis
Beim Messwandlerzähler EMU Professional II 3/5 TCP/IP LP ist das Stromwandlerverhältnis mehrmalig konfigurierbar. Änderungen werden im Logbuch protokolliert.
Stromwandler /5 A 5/5 A bis 20’000/5 A in 5 A-Schritten
Stromwandler /1 A 1/1 A bis 4’000/1 A in 1 A-Schritten
Konfiguration ab Werk
Bezug der Netzwerkkonfiguration über DHCP
Wandleranschluss: 10 Impulse/ 120 ms
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
Doku TCP/IP Ethernet Schnittstelle
Modbus TCP Register
TCP/IP Firmware Update Tool (ab V1.0.7)
Anschlussschema
Massbild
3D-Dateien
ab Lager
EMU Professional II 3/100 TCP/IP LP
Der EMU Professional II 3/100 TCP/IP LP ist ein 3-phasen Stromzähler mit MID B+D sowie PTB-A 50.7 Zulassung und verfügt über eine integrierte TCP/IP Schnittstelle.
TCP/IP Schnittstelle | Modbus TCP | API
Die TCP/IP Schnittstelle ist im EMU Professional II 3/100 TCP/IP LP integriert. Auf dem Web-Server können die Netzwerk Parameter konfiguriert und die momentanten Messwerte analyisert werden. Die Web-Oberfläche ist passwortgeschützt. Der Anschluss ans LAN erfolgt über einen RJ45 Stecker. Der EMU Professional II Stromzähler unterstützt Modbus TCP und stellt historische Daten via API zur Verfügung.
Webseite mit aktuellen Messwerten
Modbus TCP
HTTP-Get API
DHCP oder fixe IP
Gepufferte Uhr (RTC)
Firmware Update
Funktionen im Überblick
Anzeigen der aktuellen Messwerte
Loggen von unterschiedlichen Messwerten im 15 Minuten Intervall
Zugriffschutz über Passwort
Fernauslesung via Modbus TCP
HTTP-GET API
NTP Zeitserver
Export von gespeicherten Daten (mehr als 3 Jahre)
Logbuch für über 2000 Einträge
Speicher
Integrierter Lastgangspeicher mit einer Speichertiefe für über 3 Jahre im 15 Minuten Intervall.Es können folgende Messwerte geloggt werden:
Wirkenergie Bezug
Wirkenergie Lieferung
Wirkleistung pro Phase L1 / L2 / L3
Strom pro Phase L1 / L2 / L3
Spannung pro Phase L1 / L2 L3
LCD-Display
Ein 38x28 mm grosses grafisches LC-Display mit einer LED-Hintergrundbeleuchtung ermöglicht das Ablesen von Parametern und Einstellungen bei hervorragender Sichtbarkeit der Ziffern.
Konfiguration
Die Konfiguration erfolgt am EMU Professional II via berührungsempfindliche Tasten.
Netzwerk Konfiguration (IP Adresse, Subnet, Gateway)
Impulsrate- und zeit
S0-Impulsausgang
Der EMU Professional II verfügt über einen konfigurierbaren S0 Impulsausgang
Wirkenergie Bezug oder Wirkenergie Lieferung
Blindenergie Bezug oder Blindenergie Lieferung
Konfiguration ab Werk
Bezug der Netzwerkkonfiguration über DHCP
Direktanschluss: 1'000 Impulse/ 40 ms
Downloads:
Datenblatt EMU Professional II Energiezähler
Handbuch / Anleitung zu EMU Professional II
Doku TCP/IP Ethernet Schnittstelle
Modbus TCP Register
TCP/IP Firmware Update Tool (ab V1.0.7)
Anschlussschema
Massbild
3D-Dateien
Energiezähler 1- und 3-phasig online bei EMU Metering bestellen
Bei EMU Metering finden Sie eine breite Auswahl an Energiekostenmessgeräten für 1-phasen Wechselstrom und 3-phasen Drehstrom. Außerdem können Sie EEG-konform die verpflichtenden Umlagen vom Eigenbedarf abgrenzen – mithilfe mobiler EEG Messgeräte und solcher, die nach PTB-A 50.7 zugelassen sind. Zusätzliche Varianten sind die Fronttafeleinbaumessgeräte, die über ein großes, gut lesbares Display sowie einen sogenannten M-Bus, einer 2-Draht-Schnittstelle für Energiezähler, verfügen. Vom großen Unternehmen bis zum kleinen Hausbauer kommt kaum jemand ohne einen Stromzähler aus, wenn es um die exakte Berechnung des Energiebedarfs geht. Welcher Energiezähler ist für Sie passend?
Möchten Sie Ihre Energiekosten jederzeit im Blick haben? Dann helfen Ihnen die Stromverbrauchsmesser von EMU Metering. Ob analog oder digital – die intelligente Messtechnik unterstützt Sie effizient bei der Berechnung der Stromkosten. Klicken Sie sich durch unseren Online-Shop und holen Sie sich den Zähler, der Ihren Anforderungen gerecht wird.
Welcher Stromzähler ist für Sie der richtige?
Einfach ein Messgerät einbauen und schon haben Sie Ihre Energiekosten jederzeit parat? So leicht ist es dann doch nicht. Kein Stromzähler gleicht dem nächsten. So gibt es unter anderem einen Unterschied zwischen 1-phasigen und 3-phasigen Stromverbrauchsmessern. Differenziert werden die 3-Phasen-Stromzähler nach Direktanschluss und indirekt via Stromwandler als Wandlermessung. Wird das Messgerät über eine digitale Fronttafel abgelesen oder benötigen Sie sogar einen Energiezähler, der nach dem Erneuerbare-Energien-Gesetz geeicht ist? Wir zeigen Ihnen, welche Geräte Sie bei uns kaufen können:
- 3ph. Drehstromzähler: Die sogenannten Smart Meter sind auch unter dem Begriff "intelligentes Messsystem" bekannt. Sie ermitteln nicht nur den Verbrauch an Energie, sondern übertragen die erhobenen Daten z.B. über M-Bus oder Long-Range (LoRa)-Schnittstellen sofort an übergeordnete Systeme.
- Der Stromzähler erfasst den Verbrauch über einen 3-Phasen Direktanschluss. Notwendig ist ein 3-phasiges Energiemessgerät, wenn Großgeräte wie zum Beispiel Elektroherde, Licht, Klima angeschlossen werden.
- 3-Phasen-Energiezähler, MID geeicht: Diese Drehstromzähler sind nach der Measuring Instruments Directive (MID) geeicht und lösen die Eichungen der PTB ab Oktober 2016 ab. Diese Stromverbrauchsmesser werden in Haushalt, Gewerbe und Leichtindustrie eingesetzt.
- Wechselstromzähler: Die 1-phasigen Energiekostenmessgeräte können dank ihrer schmalen Bauweise in jeden Schaltschrank eingebaut werden. Sie sind ebenfalls MID geeicht und eignen sich für Direktanschlüsse bis 40 Ampere mit S0-Impulsausgang – und je nach Modell auch plus M-Bus Schnittstelle.
- EEG Messgeräte nach PTB-A 50.7: Diese intelligente Messtechnik glänzt durch das gut lesbare, digitale Display. Diese 3-phasigen Stromzähler sind sowohl nach PTB 50.7 zugelassen als auch unter MID-Standards geeicht und bieten somit präzise Erfassungen des Energieverbrauchs nach EEG.

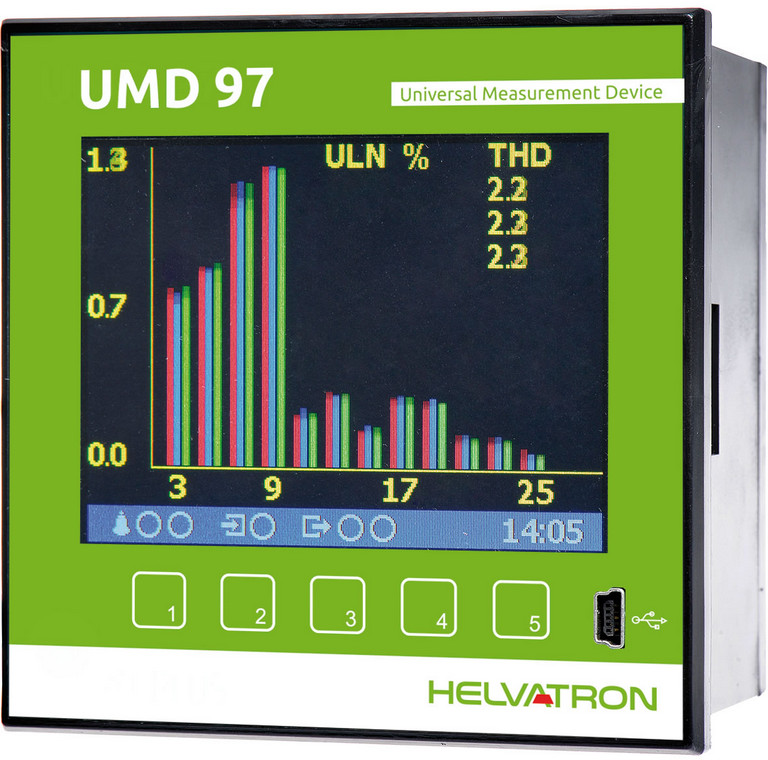

- Fronteinbau: Die 96x96-Fronteinbaumessgeräte werden in die Schaltschranktür oder via Adapter auf der Hutschiene eingebaut und verfügen beispielsweise über eine M-Bus-, RS485- oder TCP/IP-Schnittstelle.
Stromzähler mit Modbus TCP
Modbus TCP ist ein Protokoll, das für die Übertragung von Daten über ein Ethernet-Netzwerk entwickelt wurde. Es ermöglicht die Kommunikation zwischen Geräten wie Stromzählern und anderen Automatisierungsgeräten. Mit Modbus TCP können Stromzähler einfach in ein Netzwerk integriert werden und bieten eine schnelle und zuverlässige Möglichkeit, um Energieverbrauchsinformationen zu erfassen.
Einige der Vorteile von Stromzählern mit Modbus TCP sind:
Echtzeit-Überwachung: Mit Modbus TCP können Sie den Stromverbrauch in Echtzeit überwachen und bei Bedarf schnell reagieren, um Energieeffizienz und Einsparungen zu verbessern.
Datenaustausch: Modbus TCP ermöglicht den Datenaustausch zwischen Stromzählern und anderen Geräten, wie beispielsweise SCADA-Systemen (Supervisory Control and Data Acquisition), die Energie- und Leistungsdaten erfassen und anzeigen können.
Fernzugriff: Mit Modbus TCP können Sie Stromzähler aus der Ferne überwachen und steuern, was besonders nützlich für verteilte Energieversorgungsanlagen ist.
Automatisierung: Mit Modbus TCP können Sie den Stromverbrauch automatisch steuern, beispielsweise durch die Einrichtung von Regelkreisen, die den Energieverbrauch optimieren.
Fernzugriff: Mit Modbus TCP können Sie Stromzähler aus der Ferne überwachen und steuern, was besonders nützlich für verteilte Energieversorgungsanlagen ist.
Automatisierung: Mit Modbus TCP können Sie den Stromverbrauch automatisch steuern, beispielsweise durch die Einrichtung von Regelkreisen, die den Energieverbrauch optimieren.
Es gibt eine Vielzahl von Stromzählern mit Modbus TCP auf dem Markt, von einfachen Einphasen-Stromzählern bis hin zu dreiphasigen Stromzählern mit erweiterten Funktionen wie Spannungsüberwachung und Leistungsfaktorkorrektur.
Wenn Sie einen Stromzähler mit Modbus TCP einrichten möchten, müssen Sie sicherstellen, dass Sie über die richtige Hardware und Software verfügen, um die Verbindung herzustellen.
Sie benötigen eine Netzwerkverbindung und ein Gerät, das das Modbus-TCP-Protokoll unterstützt, wie beispielsweise ein Ethernet-Netzwerkadapter. Sie benötigen auch eine Softwareanwendung, die das Protokoll unterstützt und in der Lage ist, Daten von Ihrem Stromzähler zu empfangen und zu verarbeiten.
Insgesamt bieten Stromzähler mit Modbus TCP eine effektive Möglichkeit, um Energieverbrauchsinformationen zu sammeln und zu überwachen. Wenn Sie sich für einen Stromzähler mit Modbus TCP entscheiden, sollten Sie sicherstellen, dass Sie über die richtige Hardware und Software verfügen, um eine erfolgreiche Verbindung herzustellen und Daten zu sammeln.
Die 3-phasen Stromzähler Serie EMU Professional II ist mit einer Ethernet Schnittstelle erhältlich. Dank der Ethernet LAN Schnittstelle können die Stromzähler über Modbus TCP einfach in die GLT eingebunden werden. Alternativ steht bei allen LAN fähigen Stromzählern mit Speicher eine http-get API zur Verfügung.
Stromzähler mit LoRa
LoRa (Long Range) ist eine Funktechnologie, die speziell für das Internet der Dinge (IoT) entwickelt wurde. Es ermöglicht die drahtlose Übertragung von Daten über große Entfernungen und mit geringem Energieverbrauch. Mit LoRa können Stromzähler einfach in ein Netzwerk integriert werden und bieten eine zuverlässige Möglichkeit, um Energieverbrauchsinformationen zu erfassen.
Vorteile von Stromzählern mit LoRa sind:
Echtzeit-Überwachung: Mit LoRa können Sie den Stromverbrauch in Echtzeit überwachen und bei Bedarf schnell reagieren, um Energieeffizienz und Einsparungen zu verbessern.
Drahtlose Verbindung: LoRa ermöglicht die drahtlose Übertragung von Daten über große Entfernungen und mit geringem Energieverbrauch, was die Installation von Stromzählern erleichtert.
Skalierbarkeit: Mit LoRa können Sie Stromzähler einfach in ein Netzwerk integrieren und das Netzwerk je nach Bedarf skalieren.
Sicherheit: LoRa bietet eine hohe Sicherheit für die Datenübertragung und sorgt dafür, dass die Daten von Stromzählern geschützt sind.
Es gibt eine Vielzahl von Stromzählern mit LoRa auf dem Markt, von einfachen Einphasen-Stromzählern bis hin zu dreiphasigen Stromzählern mit erweiterten Funktionen wie Spannungsüberwachung und Leistungsfaktorkorrektur. Wenn Sie einen Stromzähler mit LoRa einrichten möchten, müssen Sie sicherstellen, dass Sie über die richtige Hardware und Software verfügen, um die Verbindung herzustellen. Sie benötigen einen LoRa-Empfänger und eine Softwareanwendung, die in der Lage ist, Daten von Ihrem Stromzähler zu empfangen und zu verarbeiten.
Insgesamt bieten Stromzähler mit LoRa eine moderne Möglichkeit, um Energieverbrauchsinformationen zu sammeln und zu überwachen. Wenn Sie sich für einen Stromzähler mit LoRa entscheiden, sollten Sie sicherstellen, dass Sie über die richtige Hardware und Software verfügen, um eine erfolgreiche Verbindung herzustellen und Daten zu sammeln.
Die 3-phasen Stromzähler Serie EMU Professional II ist mit einer LoRa Funkschnittstelle verfügbar. Es gibt zwei Stromzähler ausführungen a) mit internerr LoRa Antenne und b) mit interner Antenne sowie einem SMA Anschluss für eine externe LoRa antenne. Die LoRa fähigen Stromzähler sind mit üblichen LoRa Gateway kompatibel. Auf Wunsch stellt EMU die komplettlösung "as a service" zur Verfügung.
Stromzähler mit M-Bus
Ein Energiezähler mit M-Bus ist ein Messgerät, das verwendet wird, um den Energieverbrauch in einem Gebäude zu messen und zu überwachen. M-Bus steht für "Meter-Bus" und ist ein standardisiertes Kommunikationsprotokoll, das zur Verbindung von Messgeräten wie Energiezählern, Gaszählern und Wasserzählern mit anderen Systemen wie Gebäudeautomationssystemen, Fernablesesystemen oder Energieverwaltungssystemen verwendet wird.
Der Energiezähler mit M-Bus misst den Strom- oder Energieverbrauch in einem Gebäude und sendet die Daten über den M-Bus an andere Geräte oder Systeme. Auf diese Weise können Energieverbrauchsdaten erfasst und analysiert werden, um den Energieverbrauch zu optimieren und die Energiekosten zu senken.
Ein Energiezähler mit M-Bus bietet viele Vorteile, wie zum Beispiel eine einfache Installation, eine zuverlässige Leistung, eine schnelle Datenübertragung und eine hohe Genauigkeit.
Darüber hinaus ermöglicht er die Fernüberwachung des Energieverbrauchs, was die Wartung und das Management von Energieverbrauchsdaten erleichtert.
Die M-Bus fähigen Stromzähler EMU Professional II verfügen über zwei 2x2 Pol M-Bus Anschlussklemmen. Dadurch können die Stromzähler via M-Bus einfach abgeschlauft werden. M-Bus ist das ideale Bus-System für Stromzähler, Wasserzähler und Wärmezähler.
Stromzähler vom Profi – Volle Energieeffizienz für Sie
EMU Metering steht unter Strom. Wir sorgen für die genaue Erfassung aller Kosten, die bei der Gewinnung von Energie anfallen. Wechsel- oder Drehstromzähler? Funkschnittstelle, M-Bus, RS485 Modbus RTU oder KNX? Wo diese Akronyme und Fachbegriffe für viele nur böhmische Dörfer sind, teilen wir gern unser Wissen mit Ihnen. Kontaktieren Sie uns über das Formular, per Chat oder E-Mail. Wir freuen uns auf Sie!
