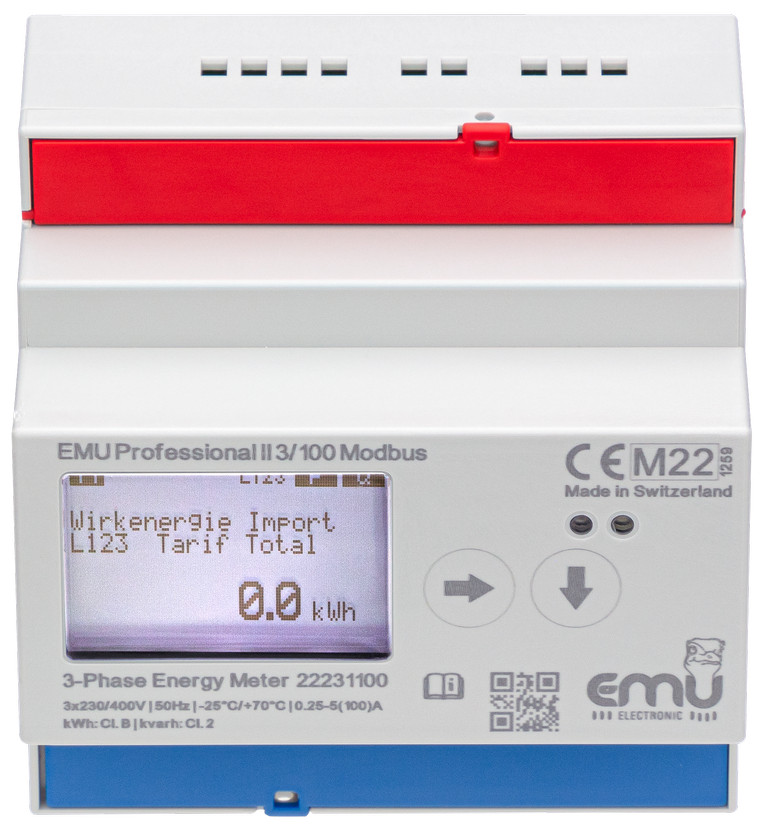

EMU Professional II 3/100 Modbus
Der Drehstromzähler mit RS485 Modbus RTU Schnittstelle EMU Professional II 3/100 Modbus ist MID B+D zertifiziert. Die RS485 Modbus RTU Schnittstelle ist im Drehstromzähler integriert und eignet sich für Kostenstellen-Abrechnung, Energie Management nach ISO 50001 sowie Energiekosten Erfassung.
RS485 Modbus RTU Schnittstelle
Die RS485 Modbus RTU Schnittstelle ist im Drehstromzähler EMU Professional II 3/100 Modbus integriert.
Funktionen im Überblick
- Zweirichtungs Drehstromzähler mit Modbus RS485 Schnittstelle
- 3x230/400V
- Genauigkeitsklasse B (1%)
- 100A Direktanschluss
- MID B+D, ab Werk für Verrechnungszwecke
Abrufbare Messwerte
- Wirkenergie Bezug (kWh) und Lieferung (kWh)
- Blindenergie Bezug (kvarh) und Lieferung (kvarh)
- Wirkleistung (kw)
- Blindleistung (kvar)
- Scheinleistung (kVA)
- Strom (A)
- Frequenz (Hz)
- Anzahl Spannungsausfälle

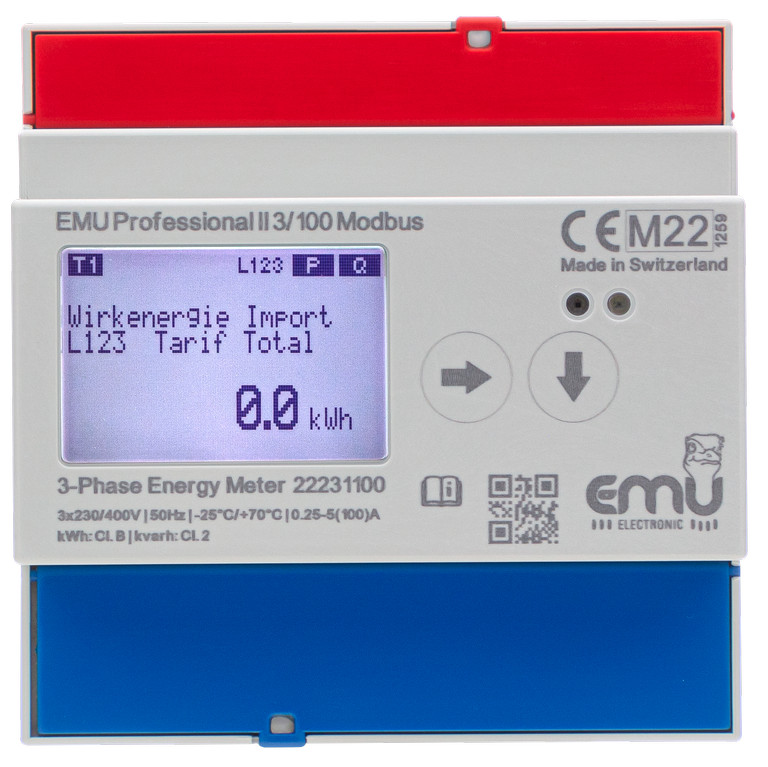

LCD-Display
Das 38x28 mm grosse grafisches LCD-Display erlaubt mit seiner LED-Hintergrundbeleuchtung das Ablesen und Einstellen von Parametern bei hervorragender Sichtbarkeit der Ziffern
Konfiguration
Über berühungsempfindliche Bedientasten am Drehstromzähler lassen sich die Modbus Adresse sowie Baudrate konfigurieren.
Die S0-Impulsrate und Länge ist via Tasten konfigurierbar (1/10/100/1000/10000 pro kWh / kvarh)
S0 Impulsausgang
Der 3-phasen Modbus Drehstromzähler EMU Professional II 3/100 Modbus verfügt neben der RS485 Schnittstelle über einen konfigurierbaren S0 Impulsausgang für Wirk- oder Blindenergie.
Konfiguration ab Werk
- Direktanschluss: 1'000 Impulse/ 40 ms
Downloads:
- Datenblatt EMU Professional II Energiezähler
- Handbuch / Anleitung zu EMU Professional II
- Dokumentation: Modbus
- Anschlussschema
- Massbild
- 3D-Dateien
Hersteller: EMU Electronic AG, Jöchlerweg 2, 6340 Baar, Schweiz - helpdesk@emuag.ch www.emuag.ch
| Interface: | Modbus RTU, RS 485 |
|---|---|
| Zulassung: | MID B+D |
| wandler: | 3ph. Direkt 100A |
