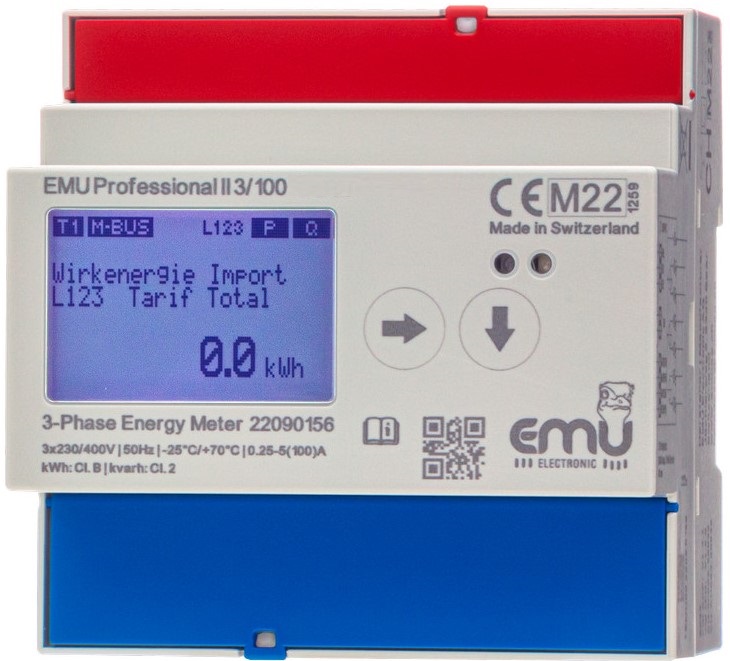

EMU Professional II 3/100
Der EMU Professional II 3/100 ist ein multifunktionaler 5T breiter Drehstromzähler mit einer herausragenden Flexibilität und Genauigkeit. Der Energiezähler ist nach MID-Modul B + D geprüft und zugelassen.
S0 Impulsausgang
Der 3-phasen Drehstromzähler EMU Professional II 3/100 verfügt über einen konfigurierbaren S0 Impulsausgang für Wirk- oder Blindenergie.
Funktionen im Überblick
- Zweirichtungs Drehstromzähler mit S0-Impulsausgang
- 3x230/400V
- Direktanschluss bis 100 A
- MID B+D, ab Werk für Verrechnungszwecke
- Genauigkeitsklasse B (1%)
Abrufbare Messwerte am Energiezähler
- Wirkenergie Bezug (kWh) und Lieferung (kWh)
- Blindenergie Bezug (kvarh) und Lieferung (kvarh)
- Wirkleistung (kw)
- Blindleistung (kvar)
- Scheinleistung (kVA)
- Strom (A)
- Frequenz (Hz)
- Anzahl Spannungsausfälle

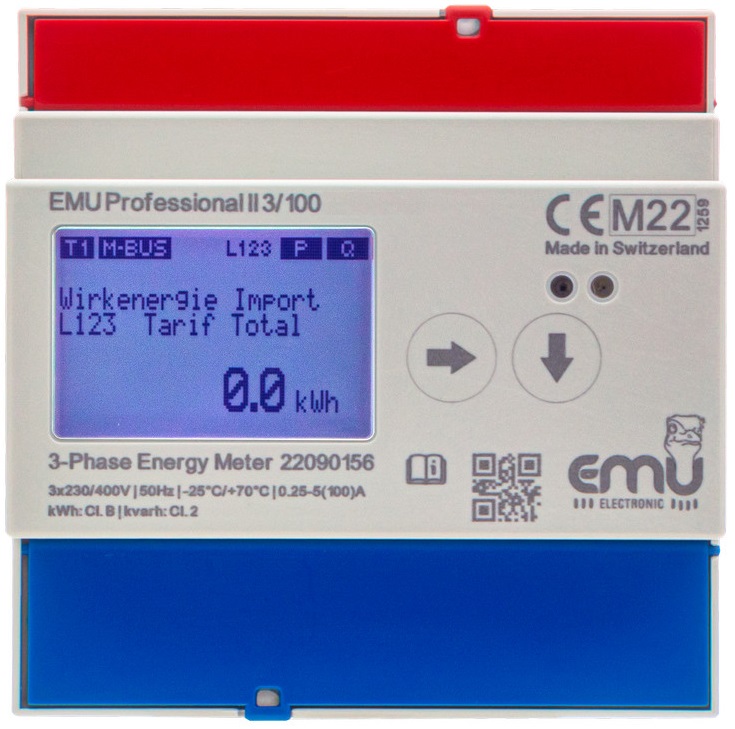

LCD-Display
Das Ablesen und Einstellen von Parametern wird vereinfacht durch ein 38x28 mm großes grafisches LCD Display mit LED Hintergrundbeleuchtung. Dies ermöglicht eine hervorragende Sichtbarkeit von Zahlen und Buchstaben.
Konfiguration
Über berühungsempfindliche Bedientasten wird die Impluslänge und -rate für eine optimale Auflösung konfiguriert. Der S0 Impulsausgang kann wahlweise für die Wirk- oder Blindenergie verwendet
werden. Die Konfiguration des Drehstromzählers erfolgt über die Bedientasten.
Einstellbare Impulsrate und -zeit:
- Impulsrate je kWh / kvarH: 1,10,100, 1000 oder 10000
- Impulslänge in Millisekunden: 2ms, 10ms, 30ms, 40ms, 120 ms
Drehstromzähler Konfiguration ab Werk
- Direktanschluss: 1'000 Impulse/ 40 ms
- S0 Impulsausgang für Wirkenergie / Blindenergie Bezug
Downloads:
- Datenblatt EMU Professional II Energiezähler
- Handbuch / Anleitung zu EMU Professional II
- Anschlussschema
- Massbild
- 3D-Dateien
Hersteller: EMU Electronic AG, Jöchlerweg 2, 6340 Baar, Schweiz - helpdesk@emuag.ch www.emuag.ch
Interface: | S0 Impulsausgang |
---|---|
Zulassung: | MID B+D |
wandler: | 3ph. Direkt 100A |
