EMU Professional II 3/5 TCP/IP LP

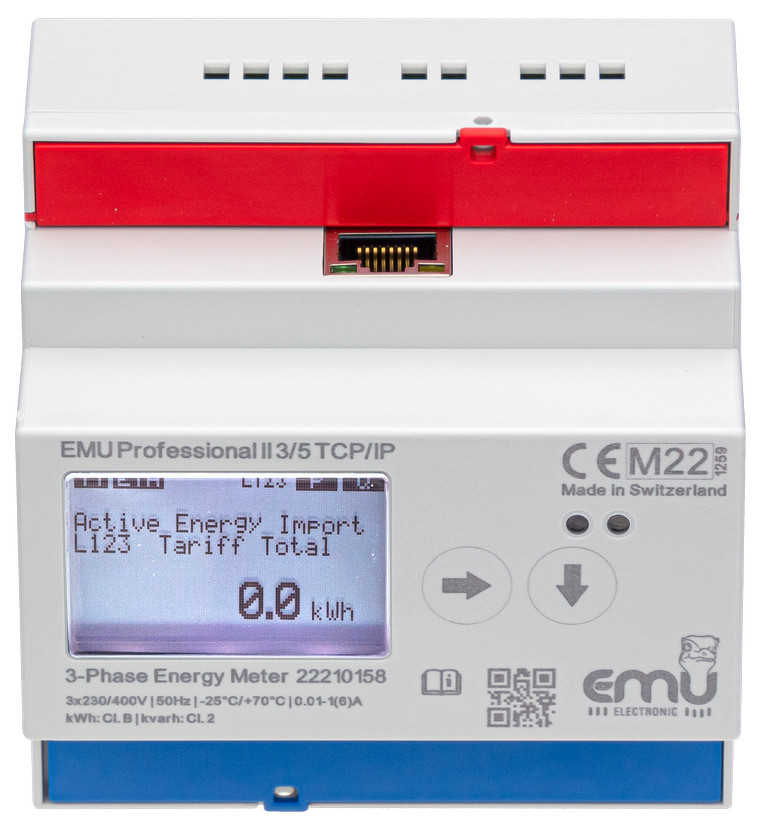

Der 3-phasige EMU Professional II 3/5 TCP/IP LP ist ein Energiezähler, welcher zugelassen ist nach MID B+D und PTB-A 50.7. Dieser Messwandlerzähler verfügt über eine integrierte TCP/IP Schnittstelle.
TCP/IP Schnittstelle | Modbus TCP | API

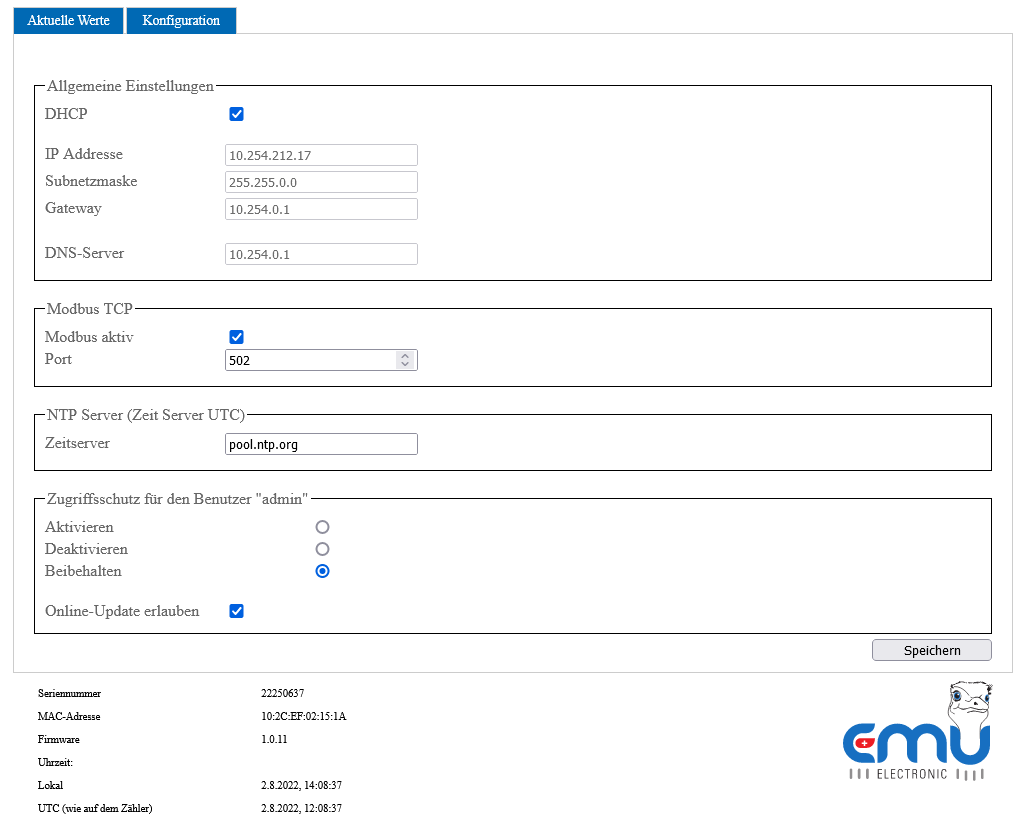

Die TCP/IP Schnittstelle ist im EMU Professional II 3/5 TCP/IP LP integriert. Auf dem Web-Server können die Netzwerk Parameter konfiguriert und die momentanten Messwerte analyisert werden. Die Web-Oberfläche ist passwortgeschützt. Der Anschluss ans LAN erfolgt über einen RJ45 Stecker.
Der EMU Professional II Stromzähler unterstützt Modbus TCP und stellt historische Daten via API zur Verfügung.

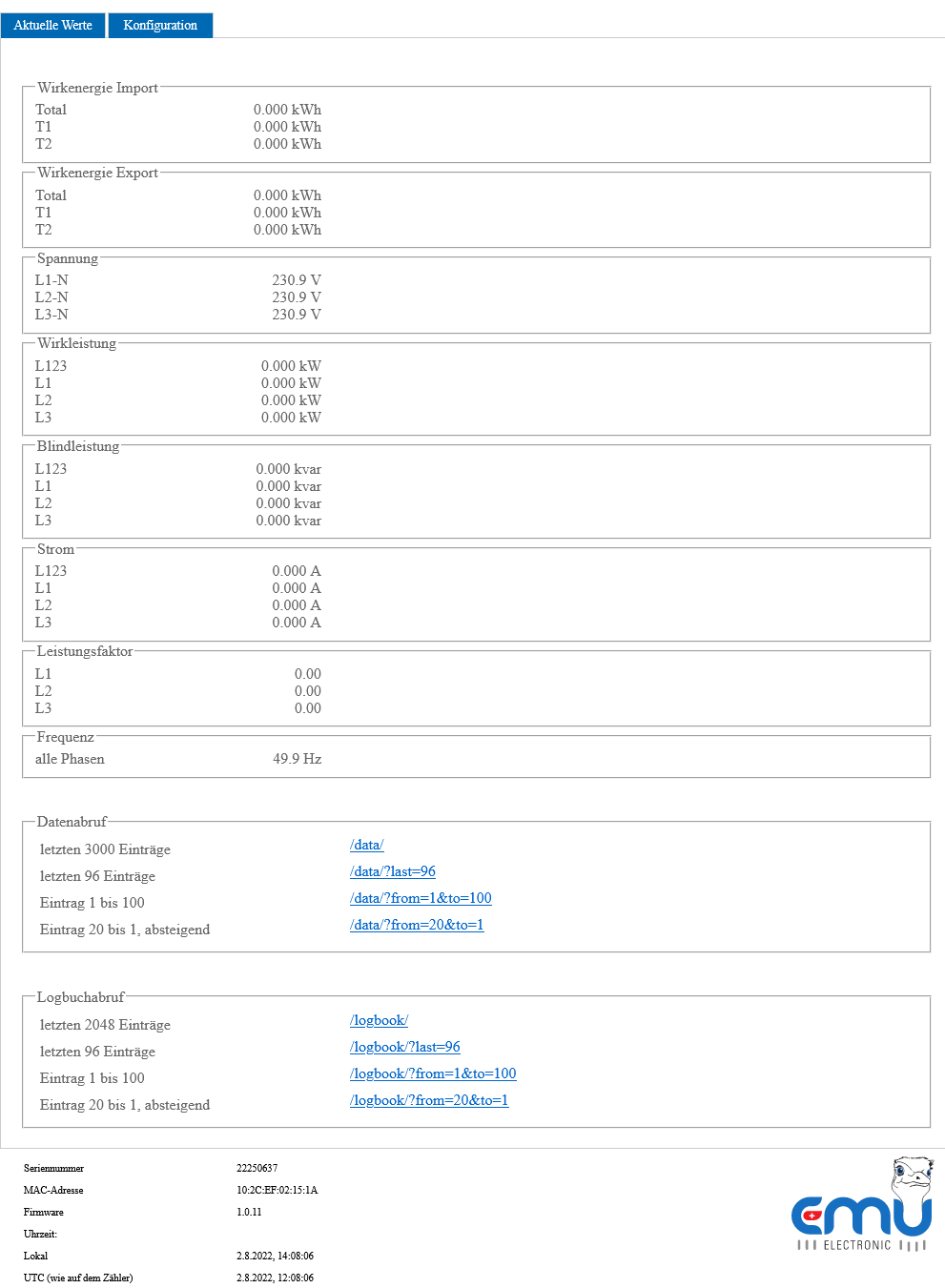

- Webseite mit aktuellen Messwerten
- Modbus TCP
- HTTP-Get API
- DHCP oder fixe IP
- Gepufferte Uhr (RTC)
- Firmware Update
Funktionen im Überblick
- Loggen von unterschiedlichen Messwerten
- Zugriffschutz über Passwort
- Fernauslesung via Modbus TCP
- HTTP-GET API
- NTP Zeitserver
- Export von gespeicherten Daten (mehr als 3 Jahre)
- Logbuch für Konfigurationsänderungen; über 2000 Einträge
Abrufbare Messwerte am TCP/IP Energiezähler
- Wirkleistung (kw)
- Blindleistung (kvar)
- Scheinleistung (kVA)
- Strom (A)
- Wirkenergie Bezug (kWh) und Lieferung (kWh)
- Blindenergie Bezug (kvarh) und Lieferung (kvarh)
- Frequenz (Hz)
- Anzahl Spannungsausfälle
- Stromwandler Konfiguration
Speicher
der integrierte Lastgangspeicher verfügt über eine Speichertiefe von über 3 Jahren im 15 Minuten Intervall.
Folgende Messwerte werden geloggt:
- Wirkleistung pro Phase L1 / L2 / L3
- Wirkenergie Bezug
- Wirkenergie Lieferung
- Spannung pro Phase L1 / L2 L3
- Strom pro Phase L1 / L2 / L3

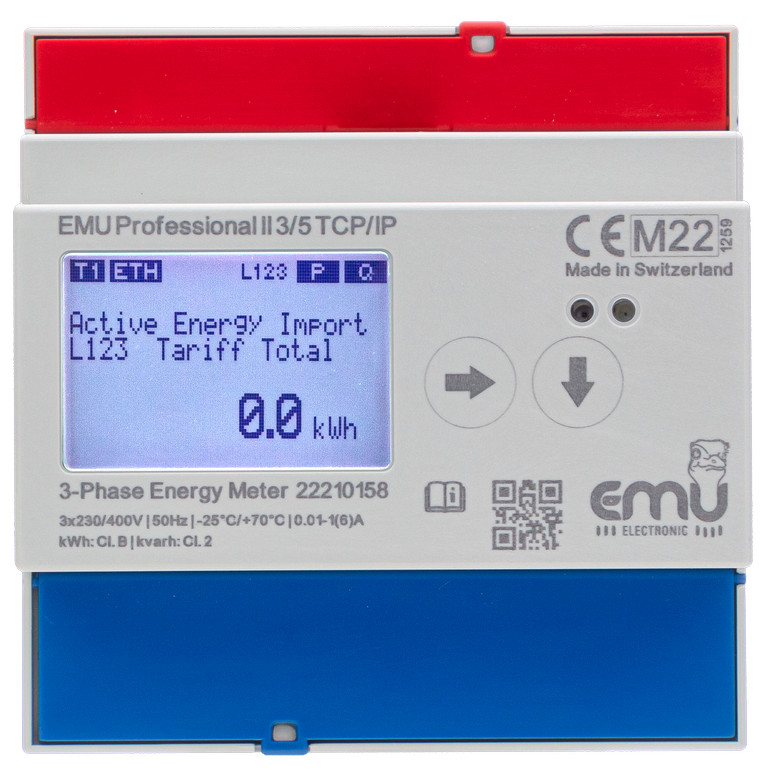

LCD Display
Dank eines grafischen LCD Display (38x28 mm) und einer LED-Hintergrundbeleuchtung wird das Ablesen und Einstellen von Parametern erleichtert.
Konfiguration
Die Konfiguration erfolgt am EMU Professional II via berührungsempfindliche Tasten.
- Impulsrate- und zeit
- Netzwerk Konfiguration (IP Adresse, Subnet, Gateway)
S0-Impulsausgang
Der EMU Professional II verfügt über einen konfigurierbaren S0 Impulsausgang
- Blindenergie Bezug oder Blindenergie Lieferung
- Wirkenergie Bezug oder Wirkenergie Lieferung
Stromwandlerverhältnis
Beim Messwandlerzähler EMU Professional II 3/5 TCP/IP LP ist das Stromwandlerverhältnis mehrmalig konfigurierbar. Änderungen werden im Logbuch protokolliert.
- Stromwandler /5 A 5/5 A bis 20’000/5 A in 5 A-Schritten
- Stromwandler /1 A 1/1 A bis 4’000/1 A in 1 A-Schritten
Konfiguration ab Werk
- Bezug der Netzwerkkonfiguration über DHCP
- Wandleranschluss: 10 Impulse/ 120 ms
Downloads:
| Interface: | TCP/IP, http-get API, Modbus TCP |
|---|---|
| Zulassung: | PTB-A.50.7, MID B+D |
| wandler: | 3ph. Wandler/ 5 und /1A |
