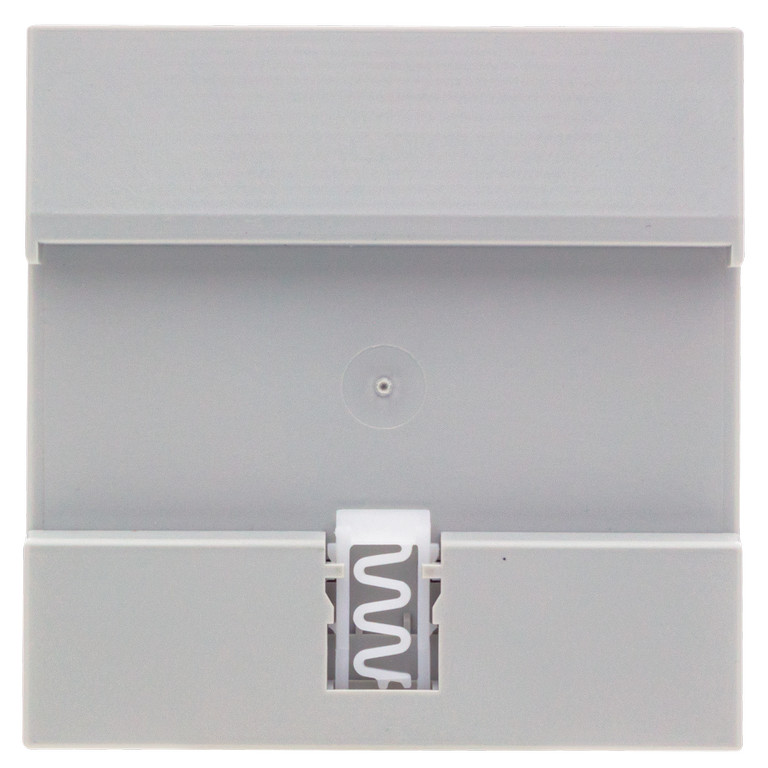

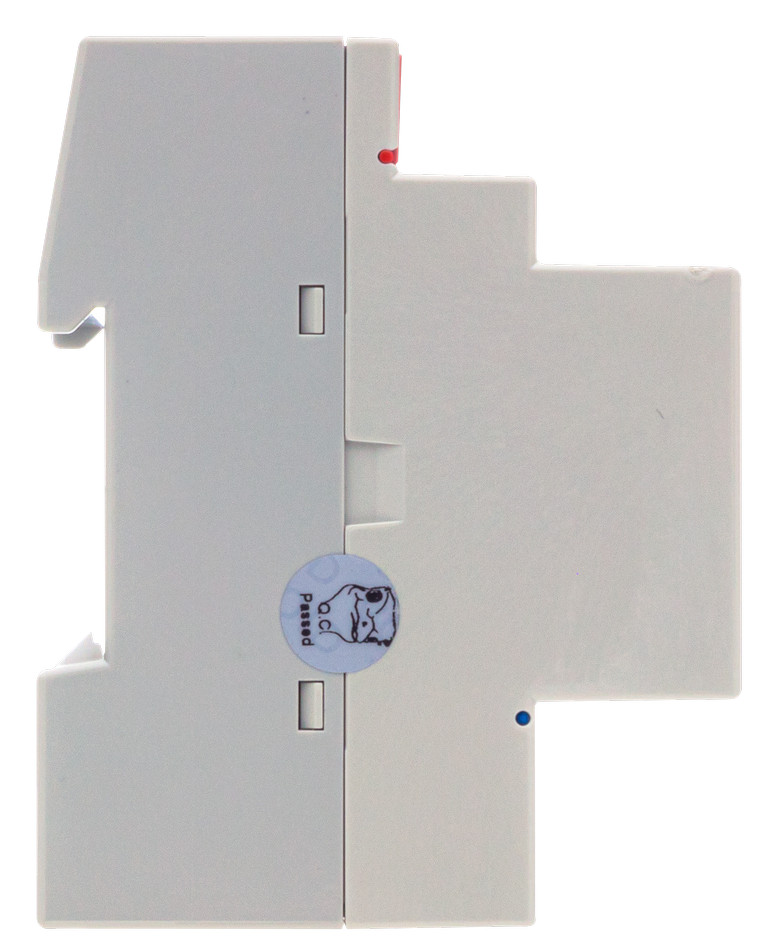

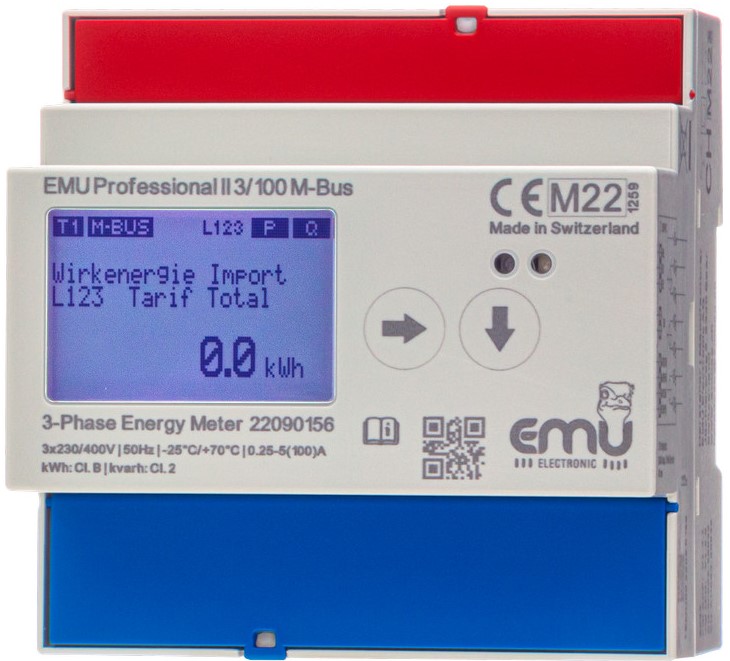

EMU Professional II 3/100 M-Bus

Der nach MID B+D zertifizierte 3-phasige M-Bus Stromzähler EMU Professional II 3/100 M-Bus verfügt über eine integrierte M-Bus Schnittstelle und eignet sich für Energie Management nach ISO 50001 sowie Energiekosten-Abrechnung.

M-Bus Schnittstelle

Die M-Bus Schnittstelle ist nach EN13757-2, -3 (vormals EN1434-3) entwickelt. Der M-Bus Stromzähler EMU Professional II 3/100 kommuniziert via M-Bus auf 300, 600, 1’200, 2’400, 4’800 und 9’600 Baud.

Funktionen im Überblick

• Zweirichtungs Drehstromzähler mit M-Bus Schnittstelle
• 3x230/400V
• Direktanschluss bis 100A
• Genauigkeitsklasse B (1%)
• MID B+D, ab Werk für Verrechnungszwecke

Abrufbare Messwerte

• Wirkenergie Bezug (kWh) und Lieferung (kWh)
• Blindenergie Bezug (kvarh) und Lieferung (kvarh)
• Wirkleistung (kw)
• Blindleistung (kvar)
• Scheinleistung (kVA)
• Strom (A)
• Frequenz (Hz)
• Anzahl Spannungsausfälle

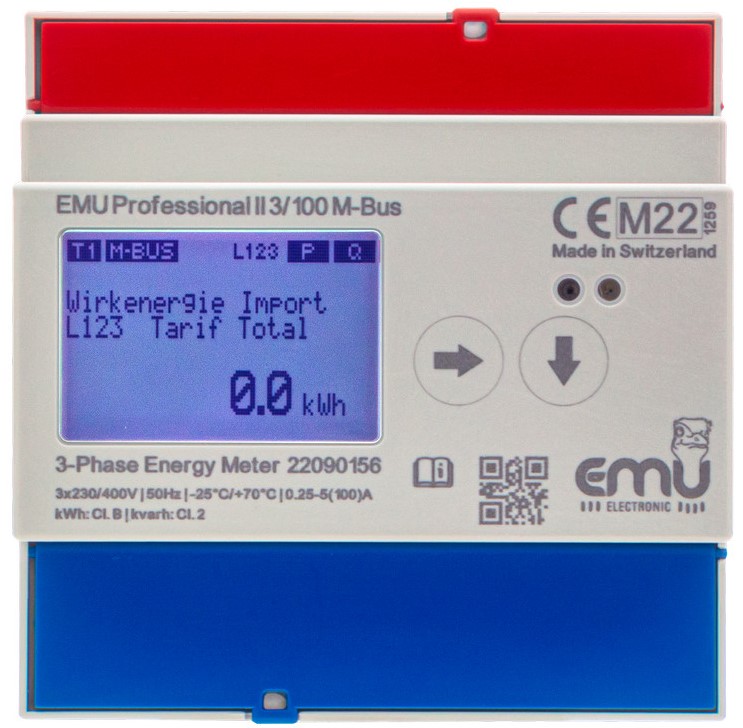

LCD-Display

Das 38x28 mm grosse grafisches LCD-Display erlaubt mit seiner LED-Hintergrundbeleuchtung das Ablesen und Einstellen von Parametern bei hervorragender Sichtbarkeit der Ziffern

Konfiguration

Über berühungsempfindliche Bedientasten lassen sich Primär- sowie Sekundäradresse und Baudrate einstellen. Die M-Bus Belastung des EMU Professional II beträgt nur 1.5 mA was einer Standardlast entspricht.
Die S0-Impulsrate und Zeit ist via Tasten konfigurierbar (1/10/100/1000/10000 pro kWh)

S0 Impulsausgang

Der 3-phasen M-Bus Stromzähler EMU Professional II 3/100 M-Bus verfügt neben der M-Bus Schnittstelle über einen konfigurierbaren S0 Impulsausgang für Wirk- oder Blindenergie.

Konfiguration ab Werk

• Direktanschluss: 1'000 Impulse/ 40 ms
• Baudrate: 2400
• M-Bus Primäradresse: 000
• M-Bus Sekundäradresse: entspricht der Seriennumer, z.B. 22501234
